ABB機器人編程基本知識匯總
       一、程序儲存器(Programmemory)的組成

       應用程序(Program)；系統模塊(Systemmodules)。

       機器人程序儲存器中，只允許存在一個主程序；所有例行程序與數據無論存在于哪個模塊，全部被系統共享；所有例行程序與數據除特殊定義外，名稱必須是唯一的。


       1、應用程序(Program)的組成

       a、主模塊(Mainmodule) 主程序(Mainroutine) 程序數據(Programdata) 例行程序(Routines)

       b、程序模塊(Programmodules) 程序數據(Programdata) 例行程序(Routines)


       2、系統模塊(Systemmodules)的組成

       a、系統數據(Systemdata)

        b、例行程序(Routines)

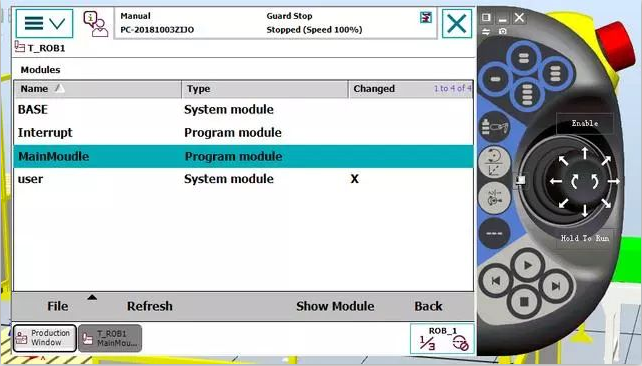

       所有ABB機器人都自帶兩個系統模塊，USER模塊與BASE模塊，根據機器人應用不同，有些機器人會配備相應應用的系統模塊。建議不要對任何自動生成的系統模塊進行修改。




       二、編程窗口

       1、菜單鍵File

       a、 Open:打開一個現有文件。(程序.prg或模塊.mod)

       b、 New:新建一個程序。

       c 、Saveprogram :存儲更改后的現有程序。

       d 、Saveprogramas:存儲一個新程序。

       e 、Print: 打印程序，現已經不使用。

       f、 Preferences:定義用戶化指令集。

       g、 Checkprogram :檢驗程序，光標會提示錯誤。

       h、Close:在程序儲存器中關閉程序。

       i、 Savemodule :存儲更改后的現有模塊。(只在Module窗口中存在)

       j、 Savemoduleas : 存儲一個新模塊。(只在Module窗口中存在)


       2、菜單鍵Edit

       a、 Cut:剪切，可能會丟失指令或數據。

       b、Copy :復制。

       c、Paste :粘貼，將剪切或復制的指令或數據粘貼到相應位置。

       d、 GotoTop:將光標移至頂端。

       e、 GotoBottom :將光標移至底端。

       f、Mark :定義一塊，涂黑部分。

       g、 ChangeSelected :修改指令中數據，可直接將光標移至相應位置按回車鍵。

       h、Showvalue: 輸入數據，可直接將光標移至相應數據按回車鍵。

       i、 Modpos :修改機器人位置，功能鍵上有。

       j、 Search:尋找指令，程序復雜時很有用。

       k、功能鍵：Copy、Paste、Modpos在菜單鍵Edit中可以找到。

       三、指令

       1、基本運動指令

       MoveL：線性運動 (Linear)

       MoveJ：關節軸運動 (Joint)

       MoveC ：圓周運動 (Circular)

       p1：目標位置。(robtarget)

       v100：運行速度mm/s。(speeddata)

       z10：轉彎區尺寸mm。(zonedata)

       tool1：工具中心點TCP。(tooldata)


       a、速度選擇：mm/s

       · 將光標移至速度數據處，按回車鍵，進入選擇窗口，選擇所需速度。

       · 機器人運行速度屬于數據類型speeddata。

       · 常用運行速度在Base模塊中已經定義。

       · 特殊速度可自行定義。

       · max速度為v5000，Base模塊中定義最大速度為v7000，最大速度機器人未必能達到。

       b、轉彎區尺寸選擇：mm

       · 將光標移至轉彎區尺寸數據處，按回車鍵，進入選擇窗口，選擇所需轉彎區尺寸。

       · 機器人轉彎區尺寸屬于數據類型zonedata。

       · 常用轉彎區尺寸在Base模塊中已經定義。

       · 特殊轉彎區尺寸可自行定義。

       · fine指機器人TCP達到目標點，并在目標點速度降為零，連續運行時，機器人動作有停頓。

       · zone指機器人TCP不達到目標點，連續運行時，機器人動作圓滑、流暢。

       · Base模塊中已經定義的轉彎區尺寸最小為z1，最大為z200。

       · 盡量使用較大的轉彎區尺寸。

       c、參變量：

       光標指在當前指令時，按功能鍵OptArg，可選擇參變量。

       · [Conc](switch) 協作運動。機器人未移動至目標點，已經開始執行下一個指令。

       · [ToPoint](robtarget) 在采用新指令時，目標點自動生成*。·[V](num) 定義速度mm/s。

       · [T](num) 定義時間s。通過時間決定速度。

       · [Z](num) 定義轉彎區尺寸mm。

       · [Wobj](wobjdata) 采用工件系座標系統。

       d、函數Offs：

       MoveLp1,v100,…

       MoveLp2v100,…

       MoveLp3,v100,…

       MoveLp4,v100,…

       MoveLp1,v100,…

       · 為了精確確定p1、p2、p3、p4點，可以使用函數Offs。

       · Offs(p1，x，y，z)代表一個離p1點X軸偏差量為x，Y軸偏差量為y，Z軸量為z的點。

       · 將光標移至目標點，按回車鍵，進入目標點選擇窗口，在功能鍵上選擇Func，采用切換選擇所用函數Offs。

       MoveLp1,v100,…

       MoveLOffs(p1,100,0,0),v100,…

       MoveLOffs(p1,100,-50,0),v100,…

       MoveLOffs(p1,0,-50,0),,v100,…

       MoveLp1,v100,…






       2、輸入輸出群指令

       · do指機器人輸出信號。

       · di指輸入機器人信號。

       · 輸入輸出信號必須在系統參數中定義。

       · 輸入輸出信號有兩種狀態，1(High)為接通，0(Low)為斷開。

       a、輸出信號指令

       · 輸出輸出信號指令：set dol do1：輸出信號名。(signaldo)將一個輸出信號賦值為1。

       · 復位輸出信號指令：Reset do1 do1：輸出信號名。(signaldo)將一個輸出信號賦值為0。

       · 輸出脈沖信號指令：PulseDOPLength:=0.2,do1 do1：輸出信號名。(signaldo)輸出一個脈沖信號，脈沖長度為0.2s。

       參變量：[PLength](num) 脈沖長度，0.1s-32s。

       b、輸入信號指令：

       WaitDI di1, 1

       di1：輸入信號名。(signaldi)


       3、參變量

       · [MaxTime](num)等待輸入信號最長時間s。

       · [TimeFlag](bool)邏輯量，TRUE或FALSE。

       如果只選用參變量[MaxTime]，等待超過最長時間后，機器人停止運行，并顯示相應出錯信息。如果同時選用參變量[MaxTime]與參變量[TimeFlag]，等待超過最長時間后，無論是滿足等待的狀態，機器人將自動執行下一句指令。如果在最長等待時間內得到相應信號，將邏輯量置為FALSE，如果超過最長等待時間，邏輯量置為TRUE。


       4、通信指令(人機對話)

       a、清屏指令：TPErase

       b、寫屏指令：PWrite String tring：顯示的字符串。(string)在示教器顯示屏上顯示字符串?dāng)?shù)據，也可以用"……"形式直接定義字符串，每一個寫屏指令最多顯示80個字符。

       c、功能鍵讀取指令：TPReadFK,　Answer ,　Text ,　FK1 ,　FK2. FK3, FK4 ,　FK5 Answer：賦值數字變量。(num) Text：顯示屏顯示的字符串。(string) FK1：功能鍵1顯示的字符串。(string) FK2：功能鍵2顯示的字符串。(string) FK3：功能鍵3顯示的字符串。(string) FK4：功能鍵4顯示的字符串。(string) FK5：功能鍵5顯示的字符串。(string)

在示教器顯示屏上顯示字符串?dāng)?shù)據，在功能鍵上顯示相應字符串，選擇按相應的功能鍵，機器人自動給數字變量賦于相應數值1-5。


       5、程序運行停止指令

       a、停止指令Stop：機器人停止運行，軟停止指令(Soft Stop)，直接在下一句指令啟動機器人。

       b、停止指令Exit：機器人停止運行，并且復位整個運行程序，將程序運行指針移至主程序第一行。機器人程序必須從頭運行。

       c、停止指令Break：機器人立刻停止運行，有沖擊，直接在下一句指令啟動機器人。


       6、計時指令

       a、時鐘復位指令：ClKReset Clock Clock：機器人時鐘名稱。(clock)

       b、時鐘啟動指令：ClKStart Clock Clock：機器人時鐘名稱。(clock)

       c、時鐘停止指令：ClKStop Clock Clock：機器人時鐘名稱。(clock)


       7、速度控制指令：VelSet ， Override， Max

       Override：機器人運行速率%。(num)

       Max：機器人最大速度mm/s。(num)

       每個機器人運動指令均有一個運行速度，在執行速度控制指令后，機器人實際運行速度為運動指令規定運行速度乘以機器人運行速率(Override)，并且不超過機器人最大運行速度(Max)。


       8、等待指令

       WaitTime ， Time

       Time：機器人等待時間s。(num)

       等待指令只是讓機器人程序運行停頓片刻。


       9、賦值指令

       Data:=Value

       Data：被賦值的數據。(All)

       Value：數據被賦予的值。

       舉例：

       ABB:=FALSE;(bool)

       ABB:=reg1+reg3;(num)

       ABB:="WELCOME";(string)

       Home:=p1;(robotarget)

       tool1.tframe.trans.x:=tool1.tframe.trans.x+20;(tooldata)


       10、負載定義指令

       GripLoad Load

       Load：機器人當前負載，數據類型為Loaddata。
