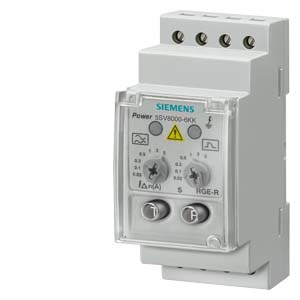

5SV8000-6KK
(EAN: 4001869397610)
RCM ANALOG, TYPE A
-
產品信息細節
-
技術數據
-
CAx數據
|
|
電流差 監控設備 模擬，類型 A IDN 0.03A 5 A 0.02 5 秒 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
剩余電流監視設備 |
| 產品的規格 |
模擬，A 型 |
| 可調節的動作延遲時間 |
|
| ● 初始值 |
0.02 s |
| ● 終值 |
5 s |
| 頻率 測量電路 測定值 |
|
| ● ***小值 |
50 Hz |
| ● ***大值 |
60 Hz |
| 防護等級 IP 連接所有端子時 |
IP20 |
| 可連接總和電流互感器的類型 |
5SV8700-0KK, 5SV8701-0KK, 5SV8702-0KK, 5SV8703-0KK, 5SV8704-0KK,5SV8705-0KK, 5SV8706-0KK |
| 過壓類別 |
III |
| 污染程度 |
2 |
| 電壓類型 工作電壓 用于操控裝置 |
AC |
| 工作電壓 |
|
| ● 測定值 ***小值 |
184 V |
| ● 測定值 ***大值 |
276 V |
| ● AC 時 額定值 |
230 V |
| 防護等級 IP 正面的 |
IP41 |
| 耗散 |
| 損耗功率 [VA] ***大值 |
3 VA |
| 主電路 |
| 工作頻率 測定值 |
|
| ● ***小值 |
50 Hz |
| ● ***大值 |
60 Hz |
| 輔助電路 |
| 轉換器數量 用于輔助觸點 |
1 |
| 繼電器觸點 |
| 操作電壓 繼電器觸點的 測定值 |
230 V |
| 操作電流 繼電器觸點的 測定值 |
6 A |
| 產品功能 |
| 產品功能 |
|
| ● 電流差顯示 |
否 |
| ● 故障儲存 |
是 |
| 連接 |
| 產品組件 用于主電路的可拆下接線夾 |
否 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
否 |
| 導線長度 連接總和電流互感器 |
10 m |
| 剝線長度 |
10 mm |
| 可連接的導線截面 易彎曲導線 |
|
| ● ***小值 |
0.14 mm² |
| ● ***大值 |
2.5 mm² |
| 可連接的導線截面 堅硬導線時 |
|
| ● ***小值 |
0.14 mm² |
| ● ***大值 |
2.5 mm² |
| 擰緊扭矩 螺栓連接時 |
|
| ● ***小值 |
0.5 N·m |
| ● ***大值 |
0.6 N·m |
| 可連接的導線截面類型 在 AWG 導線處 針對供電電壓 |
AWG 25 ...AWG 14 |
| 電氣連接規格 |
螺栓連接 |
| 機械設計 |
| 高度 |
85 mm |
| 寬度 |
36 mm |
| 深度 |
68 mm |
| 緊固類型 |
安裝導軌 |
| 凈重 |
187 g |
| 環境條件 |
| 環境溫度影響 |
濕度***大 95% |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-10 °C |
| ● ***大值 |
50 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-20 °C |
| ● ***大值 |
70 °C |
| 證書 |
| 參考標示 符合 IEC 81346-2:2009 |
K |
| 認可 證書 |
