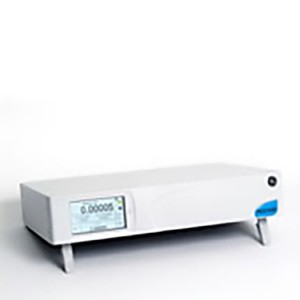

PACE5000模塊化壓力控制器/指示儀
新的控制和測量技術
PACE5000新型氣體壓力控制器將GE Sensing新的控制和測量技術集合到一起,為用戶的生產,測試和校準的壓力控制提供了一種經濟又**的解決方案。
PACE通過完全的數字控制來獲得很高的控制穩定性和控制速率,而其數字特性的壓力傳感器通過使用新一代的硅壓阻傳感器來保證其高質量,穩定性,更高的帶寬和精度。
特性
- 操作簡單
- 高速控制
- 通過模塊化設計真正減少了停機和外檢耽誤的時間
- 提高了精度
- 提高了長期穩定性
- 控制穩定性?xún)?yōu)于 0.003% FS
- 高分辨率彩色顯示屏幕
- 觸摸屏操作
- 減少維護-更長的校準周期
- 高精度壓力輸出
- Max量程可達 21 MPa,表壓和絕壓
- 節省成本
- 極小的零漂
- RS232 和 IEEE 接口為標準配置
- 未來擴展通訊功能
- 即可用于 482 mm (19 in) 的機架安裝,也可以置于
臺面上使用
- 向下兼容現存的GE 控制器產品
(Druck DPI520)
- 適用于Intecal和第三方的軟件
- 采用了GE新的硅壓阻傳感器技術
- 負向校驗作為標準配置
- 可提供更多的支持服務
更準確和穩定
基于大家公認的高可靠性的德魯克控制技術,新型的PACE5000壓力控制器在精度、長期測量穩定性以及控制性能上都較之前的型號進行了非常多的改進。因此,PACE5000是快速及準確壓力控制的自動化過程的理想選擇。
操作簡單
觸摸式高分辨率的1/4彩色顯示屏使得PACE 5000的操作和讀數都非常簡單。通過一個簡單的圖標菜單或通過RS232或IEEE連接即可簡單完成各項復雜的功能。USB通訊接口使得控制器和電腦的連接,設置軟件的使用,下載故障信息以提供技術支持都非常的簡單。模塊化的設計意味著相同或不同壓力量程的壓力模塊的更換非常的簡單,而且不存在當機時間。校準時只需將控制模塊送檢即可。
當前儀器狀態
PACE5000的校準和維護的歷史記錄,包括儀器的配置都保存在儀器中。每次校準后,校準時間的記錄都會進行更新,以保證儀器符合質量保障標準的要求。
多語言
PACE5000的默認顯示語言是英文,但是歐洲的各種主要語言以及中文,俄文和日文都可以選擇作為顯示語言。其他的語言如果需要,也可以經過翻譯后直接下載到儀器上。
完善的軟件
PACE5000可以和GE 德魯克的Intecal軟件配套使用,Intecal軟件可以支持實驗室以及現場的校驗。使得壓力校驗的整個過程變得簡單,并可以對壓力傳感器和變送器進行***的完全自化的校驗。Intecal軟件具有完全的文檔功能,可以將校驗的直接導出并打印報告和校準證書。
性能
標準精度: 0.02% Rdg + 0.02% FS ,包含非線性,遲滯,重復性以及溫度影響,表壓量程的精度保證需要正常的清零操作,對于壓力,誤差加上10Pa。
精度提高: 0.01% Rdg + 0.01% FS ,包含非線性,遲滯,重復性以及溫度影響,表壓量程的精度保證需要正常的清零操作,對于壓力,誤差加上10Pa。
負表壓精度: 與所選壓力量程的正壓部分的Max允許誤差一致
長期穩定性: 0.01% 讀數/年
大氣參考選件的精度: 10 Pa,包含非線性,遲滯,重復性以及 15℃ -45℃的溫度影響,長期穩定性為10 Pa/年
控制穩定性: 0.005% FS (標準精度) or 0.003% FS (精度提高).
氣體消耗: 所有的供氣都用于系統壓力控制,在測量模式下或關機時沒有氣體消耗
電氣
電源: 90 V AC – 130 V AC @ 47 – 63 Hz & 180 V AC – 260 V AC @ 47 – 63 Hz.
通訊
通訊: RS232, IEEE-488, DPI520 模擬。以及將來的可擴展性。
環境
溫度: 工作溫度 10℃- 50°C (50°F – 122°F)
校準溫度: 15°C -45°C (59°F – 113°F)
儲存溫度: -20°C – 70°C (-4°F – 158°F)
密封等級: IP30
濕度: 5% RH – 95% RH 非凝露
振動: 符合 Def. Stan. 66-31 8.4 Cat 3 和 MIL-T-28800E Cat 2.
震動: 機械震動符合 EN61010.
電磁兼容: EN61010, EN61326, PED, ROHS & WEEE CE 標識
物理特性
重量: 10.1 kg or 22 lbs
尺寸: 440 mm x 2U x 320 mm (17.3 in x 2U x 12.6 in)
