六、參數選擇操作

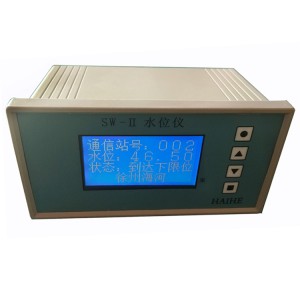

顯示器正常工作時顯示內容為：水位值、站號、狀態。按循環選擇鍵“●”三秒，進入常規參數設置。每按下一次“●”則循環切換一個顯示項目。顯示項目與選擇順序如下圖所示�？偣灿�14個顯示項目。在任意參數設置完畢后(無顯示位閃爍)先后按下增數鍵“▲”和減數鍵“”然后依次松開減數鍵“”，“增數鍵“▲”則保存設置并退出設置進入正常工作狀態。

通訊站號（默認值1）

海拔（默認值0）

備用（默認值1000)

備用

水位系數（4-20毫安輸入的滿度修正，默認值1000)

                                     備用

備用

                     水位零點 (4-20毫安輸入的零點修正默認值819)

                           上限（默認500）

                            下限（默認20）

                  水位模擬量量程（4-20毫安輸出對應量程默認值800)

    備用（3個保留參數）

七、修改參數操作

進入參數修改后，按“■”鍵便進入修改狀態，此時第1位數字下面有“◆”閃爍，閃爍位表示該位可以修改。修改數值使用增數鍵“▲”或減數鍵“”。每按一次增數鍵，數值加1；每按一次減數鍵，數值減1。也可以不修改。修改完（或不修改）該位后，再按一下選位鍵“■”，則第2位閃爍，表示可以修改第2位；再按一下選位鍵，則第3位閃爍；再按，則第4位閃爍；再按，則第5位閃爍；此時如果再按，則又回到第1位閃爍，如此循環切換。如果從某一位開始后面各位都不必修改，則可以不再按選位鍵。

修改完畢后，按“●”鍵確認即可，此時便退出修改狀態，回到該項原狀態。

修改過程中, 在沒選擇修改位的狀態先按下“▲”鍵再按下“”鍵后再依次松開“” 和“▲”保存所有參數并退出設置狀態。

參數注解：

1、 通訊站號：用于485通訊的地址

2、 海拔：基值，實際水位加上該數后送顯示

3、 水位系數：用于讀取水位計值的滿度修正

4、 零點：用于水位計的零點修正

5、 水位模擬量量程：輸出4-20毫安與顯示的對應水位

6、 上限：當水位大于等于該參數時，繼電器吸合

7、 下限：當水位小于等于該參數時，繼電器吸合

8、 備用：保留的參數項

附：485口通信協議（讀取部分）

485口通信協議MOD_HH采用Modbus通信協議(RTU方式)。海河設備作為從機。

數據字節格式：起始位      數據位     （無奇偶校驗位） 停止位

1           8            1

波特率：9600(可設置)

功能碼03：

利用Modbus通信協議的03功能碼，讀取傳感器或顯示器的數值（1個數值）。主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼。從機響應的命令格式是從機地址、功能碼、數據區及CRC碼。數據區的數據是二進制碼，二個字節，高位在前。CRC碼都是二個字節，低位在前。

信息幀格式舉例：

主機呼：01      03      00    00    00    01    84      0A

站號   功能碼    起始地址    讀取點數    CRC校驗碼

                                         低       高

從機答：

        01       03         02        XX   XX       XX     XX

       站號    功能碼    讀單元字節     數據          CRC校驗碼

                                     高(二進制)低

上面01,03,02,XX等均為一個字節。數據為兩個字節，高位字節在前。每幀的開頭和結尾至少有3.5個字節時間的間隔。用戶在為主機編程時，除了站號（地址）和CRC校驗碼之外，其它字節的字符均采用上面的內容不變。從機回答幀中的功能碼（03）和讀單元字節數（02）不變。CRC的檢驗內容包括從地址到CRC校驗碼之前的全部內容。
