產品簡介

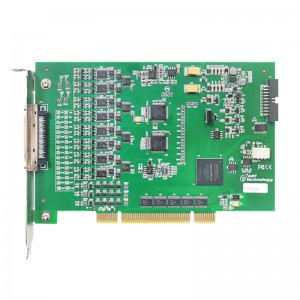

北京阿爾泰科技PCI9009E是一款多功能數據采集卡；該板卡提供16路差分輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；8路數字I/O，4路可編程I/O及1通道多功能計數器。
指標參數
|
AI模擬量輸入
|
ADC分辨率
|
16位（Bit）
|
|
輸入通道
|
16路差分，同步模擬量輸入
|
|
輸入量程
|
±10V、±5V、±2.5V、±1.25V
|
|
采樣速率
|
每通道500KS/s（PCI9009）、250KS/s（PCI9009A）、
100KS/s（PCI9009B）
|
|
采樣模式
|
按需單點采集、有限點采集、連續采集
|
|
存儲器深度
|
8K點 FIFO
|
|
觸發源
|
軟件強制觸發、模擬量觸發、外部數字量觸發
|
|
校準方式
|
軟件自動校準
|
|
支持多卡同步
|
|
CTR計數器
|
通道數
|
1路32位多功能
|
|
計數器功能
|
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器)
|
|
CO：脈沖輸出
|
|
輸入頻***達
|
5MHz
|
|
電平脈寬低至
|
100nS
|
|
采樣方式
|
CI：按需單點采樣
|
|
CO：單點（按需）生成、有限點生成、連續生成
|
|
DI/O
|
通道數
|
12line
|
Port0：8 Line
|
|
Port1：4 Line，復用PFI0~3
|
|
配置方式
|
程控I/O方向與狀態
|
|
電氣標準
|
TTL兼容
|
|
采樣方式
|
按需單點采樣
|
|
輸入出速率
|
10MHz
|
|
DO單通道驅動能力
|
-20mA @Source電流
25mA @Sink 電流
|
