產品簡介

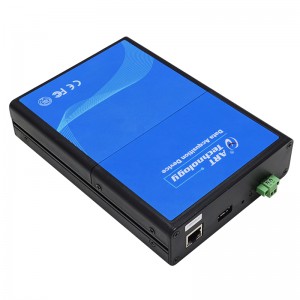

USB2861 是一款多功能數據采集卡。該板卡提供 64 RSE / NRSE 通道或 32 通道 DIFF 模擬量輸 入；4 通道模擬量同步輸出；8 路帶緩沖數字 I/O；16 路可編程 I/O 及 4 通道多功能計數器。 USB2861 的主要應用場合為：電子產品質量檢測、信號采集、過程控制、伺服控制。
功能特點：
1、基于USB3.0總線的Super Speed Stream傳輸技術，數據的傳輸穩定性、速度、實時性都有了很大的提升。
2、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
3、采集卡每個功能都支持帶緩沖采樣，***的軟硬件技術，保證各個功能在windows系統上同時穩定可靠的獨立運行且互不干擾。
4、板卡功耗很低，支持USB總線供電與5~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
5、支持5V 200mA電源輸出，支持過載保護，可直接為接近開關、編碼器等傳感器供電。
6、內置高性能、高屏蔽性端子板，方便用戶接線。
7、支持DIN導軌安裝。
產品指標：
| 連接器可選 |
USB2861為采集卡本身帶接線端子版本
USB2861-V為采集卡帶68芯插頭引出版本
|
|
產品概述
|
總線類型
|
USB3.0 Super Speed
|
|
操作系統
|
XP、Win7、Win8、Win10
|
|
產品級別
|
工業級
|
|
AI模擬量輸入
|
分辨率
|
16bit
|
|
采樣范圍
|
±10V、±5V、±2V、±1V
|
|
采集速率高達
|
250Ksps
|
|
通道數量
|
64通道（RSE、NRSE）； 32通道（DIFF）
|
|
通道掃描模式
|
異步循環掃描
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K點FIFO存儲器
|
|
觸發源
|
軟件強制觸發、開始觸發、暫停觸發
|
|
AO模擬量輸出
|
通道數量
|
4路
|
|
采集速率高達
|
1Msps
|
|
分辨率
|
14bit
|
|
采樣范圍
|
±10V、±5V
|
|
驅動能力
|
5mA
|
|
存儲器深度
|
4K點FIFO存儲器
|
|
通道輸出模式
|
同步輸出
|
|
生成模式
|
單點（按需）采樣、有限點采樣、連續采樣
|
|
CTR計數器
|
通道數
|
4路獨立多功能計數器
|
|
計數器位數
|
32位
|
|
電氣標準
|
TTL電平
|
|
計數器功能
|
邊沿計數、脈寬測量、頻率/周期測量、半周期測量、
雙邊沿間隔測量、線性位置測量、角位置測量、可編程脈沖輸出
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
2K點FIFO存儲器
|
|
DI/O
|
通道數
|
24通道 DI/O：Port0 8路，Port1與Port2各8路復用PFI
|
|
配置方式
|
程控I/O方向與狀態
|
|
輸入范圍高達
|
0V～5V
|
|
電氣標準
|
TTL電平
|
|
采樣方式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
2K點FIFO
|
|
輸入速率
|
10MHz
|
|
輸入阻抗
|
1MΩ
|
|
輸出速率
|
10MHz
|
|
單通道驅動
能力高達
|
-20mA @Source電流
25mA @Sink 電流
|
|
+5V輸出
|
輸出電壓
|
+5.0V ± 0.2V
|
|
帶載能力
|
200mA
|
|
負載調整率
|
3.3%
|
|
其他保護
|
過載后自動保護
|
|
軟件開關
|
支持
|
