² 支持點對點或環路(點對多點)連接
² RS422/RS485/RS232 接口通訊速率 300～115200bps
² 支持 2 線(半雙工)和 4 線(全雙工)工作模式
² 支持主從工作模式，從模式可作為中繼器使用
² 工業級光電器件提供良好的光電特性，保證數據傳輸可靠，工作壽命長
² 滿足工業4級電磁兼容性要求
產品概述

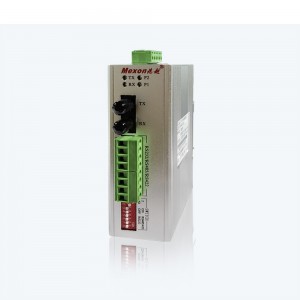

ME-M277B 系列是多功能的支持異步 RS-232,RS-422,RS-485 通信接口的光纖調制解調器（光貓），ME-M277B 光貓是 連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的***佳選擇。ME-M277B 使用普通多模光 纖,***遠傳輸距離超過 2km；單模光纖***遠傳輸距離超過 40km，通信速率可達 460Kbps。 ME-M277B 系列光纖調制解調器采用光纖作為傳輸介質,可有效避免惡劣環境下（如雷電、浪涌、電磁干擾等）對 數據通信質量的威脅,同時可省去原來使用電纜通信時的雷電浪涌保護設備投資。所有器件的選型和設計都按照工業 級以上標準，可充分滿足工業現場的特殊需要（如耐高溫、抗干擾、寬電壓、防塵、防靜電等）。
產品參數
|
屬性
|
ME-M277B
|
|
接口
|
RS485/RS232/RS422 接口：1 路 RS485/RS232/RS422 通訊接口
1個100M光口
|
|
串口類型
|
屏蔽雙絞線
|
|
光纖屬性
|
單模1310nm，多模1310nm；單模15km,多模1.5km（長距離模塊可定制）
|
|
指示燈
|
電源指示：PWR1、PWR2，接口燈指示：TX、RX
|
|
電源
|
輸入電壓：DC12/24V，AC/DC85～265V可選
支持電源防反接保護
工業鳳凰端子接線
***大功耗：1.98W
|
|
工作環境
|
工作溫度：-10℃～+75℃
寬溫溫度：-40℃～75℃
儲存溫度：-40℃～85℃
相對濕度：5％～95％無凝露
|
|
安裝方式
|
DIN卡軌式或壁掛式
|
|
外形尺寸
|
寬×高×深：43×121×86.5mm
|
|
防護等級
|
IP40防護等級，無風扇設計
|
|
MTBF
|
350,000小時
|
|
質保期
|
5年
|
|
符合標準
|
RS232/485/422接口標準
|
|
EMI
|
電磁干擾度測試
|
|
EMC
|
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
|
|
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
|
|
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
|
|
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
|
|
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
|
|
IEC61000-4-16(共模傳導) 30V(cont.),300V(1s)
|
