單相電子式電能表功能：

DDSY1352-xDM 單相電子式電能表（宿舍用電管理終端）主要用于計量單相交流用電，終端可以一路火線進線，三路火線并聯輸出分別計量照明、插座、空調回路，可進行預付費控制，并可對三路出線分別進行負載控制和時間控制并支持近30條跳閘事件記錄存儲功能，管理終端支持485和紅外通訊，可方便地實現遠程抄表、遠程充值、遠程控制等功能。

單相電子式電能表應用范圍：

適合于學生宿舍（公寓）用電管理，實現對學校宿舍用電管理的電力商品化、用電安全和按需控制。

外形尺寸

接線方式

安裝示意

現場安裝圖

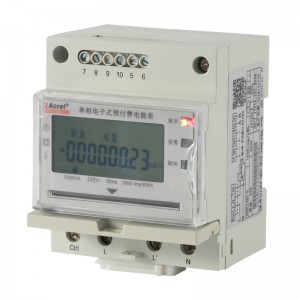

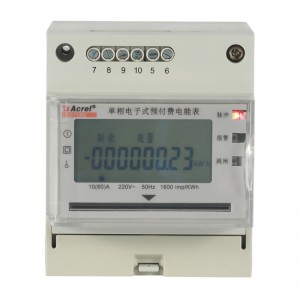

DDSY1352單相預付費電能表

電能計量：有功電能計量（正、反向）;無功電能計量（正、反向）。

電能測量：電流、電壓、有功/無功功率、視在功率、功率因數、頻率、有功/無功電度。

通信方式：可配置RS-485接口，滿足ModBUS-RTU協議通信，并可配置1200/2400/4800/9600/19200/38400多種波特率。

顯示方式：液晶顯示、背光顯示。

安裝方式：標準DIN導軌安裝，體積小安裝方便（不大于72mm）

支持兩套時段表、4個時區、14個日時段、4種費率的復費率電能和電價統計。

預付費功能：可設置基礎金額，供學生免費使用；支持金額充值和電價設置（電價可設尖峰平谷四個電價，可實現分時計費功能，電價可***到0.0001元）；支持余額不足報警、預跳報警、欠費報警、和賒欠上線報警四級報警、預調報警可臨時斷電，斷電時間可設置。

時間管理控制功能：各個回路可分別設置分合閘時間，時段可設置為工作日和節假日模式，可設置起始時間，每天***多可設8個時段。（具有省級及以上檢測機構出具的功能檢測報告）。

具備保電功能：緊急情況下可打開保電功能，保持用電正常，遠程按鍵均可設置。

違規用電監測功能（具有省級及以上檢測機構出具的功能檢測報告）。

夜間功率限制（分時限電功能）：需要與時間管理控制共同使用，在夜間模式下，支路電流超過設定值，支路跳閘。

惡性負載識別功能：限制支路接入未定義的違規負載，當支路接入未經允許的違規負載，支路跳閘。

惡性負載白名單功能：允許已定義的惡性負載正常用電（如飲水機等）。3.15.6空調模式：空調模式下，電表持續檢測空調微弱待機電流，一但存在拔斷空調插座的動作，電表便跳閘，且只能通過聯系管理人員進行合閘送電;空調回路可識別其他惡性負載并跳閘。

智能限電插座識別功能：可識別經由防限電插座接入回路的惡性負載。

DDSY1352單相預付費電能表支持月需量、日需量、實時需量計算。
