1. 概述General

　　電流互感器（簡稱CT）在運行中二次回路絕不允許開路，一旦開路，或一次繞組流過異常電流（如雷電流、諧振過電流，電容充電電流、電感啟動電流等），將會產生數千至數萬伏開路過電壓，造成CT和二次設備損壞，也嚴重威脅人身安全，造成重大經濟損失。采用電流互感器二次過電壓保護器（簡稱CTB）就能夠有效的防止因電流互感器二次側異常高壓引起的事故。

　　2. 型號規格Type specification

　　3. 產品特點 Features

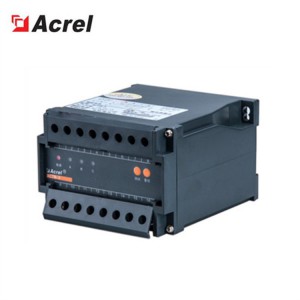

　　我公司生產的 ACTB主要應用于各種CT二次側的異常過電壓保護，正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。一旦CT二次開路出現異常尖峰過電壓時它能立即響應限壓，延時短路，從而起到保護作用，面板上顯示故障的部分，并有無源信號輸出。當故障排除后，電路恢復正常狀態，重新正常工作。

　　保護器應用于各種CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。

　　4. 主要技術特性 Main technical characteristic

　　5. 接線方法 Connection method

　　  一般情況下，互感器均連接在A、B、C三相上，少數連接在兩相上，個別連接在一相上。絕大多數均為星形連接，少數三角形連接。本產品電流互感器為二次繞組星形連接。二次繞組A、B、C對應連接在保護器A、B、C接線端子上。若只用A、B繞組，C相可以不接線，不會影響保護器的正常工作。

　　ACTB-3接線圖Wiring diagram

　　ACTB-6接線圖Wiring diagram
