ADF400L-4H高精度多回路計量電表  可單三相模塊式電能表

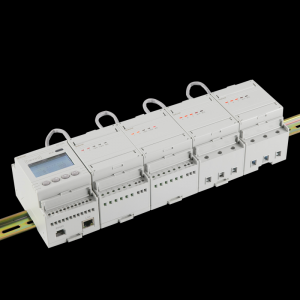

ADF400L-4H系列多用戶電能表，通過模塊組合的方式至多可實現12路三相或36路單相的直接接入測量或12路三相互感器接入測量、直接接入和互感器接入的混合測量方式，該系列電能表因準確度高、集中安裝、集中管理、安裝靈活性高，互不干擾等優勢深受小區、學校、企業等的青睞。該系列儀表支持預付費功功能。

ADF400L-4H高精度多回路計量電表 可單三相模塊式電能表

2 產品規格

2.1 產品命名

注：

1、產品由主模塊、直接接入模塊及互感器接入模塊組成；

2、產品出廠按照模塊組合的方式出廠；

3、產品至多組合可實現12路三相測量（3個單相可以折算成1個三相回路）；

2.2 產品模塊說明

3 主要功能

3.1預付費型

4 技術參數

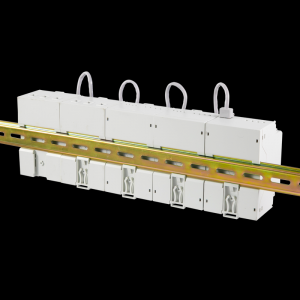

5 外形及安裝尺寸（單位：mm） 電能表應裝在室內通風干燥的地方，采用35mm標準導軌式安裝。

5.1外形尺寸

主模塊尺寸

直接接入模塊尺寸

互感器接入模塊尺寸

5.2模塊組合安裝方式

主模塊及從模塊之間的連接方式均采用網線連接，連接網線需使用儀表自帶網線；

5.2.1從模塊均為直接接入模塊

注：

1、模塊多排安裝時參照5.2.1中雙排安裝的連接方式；

2、當模塊中同時有三相和單相應用同時存在時，排列順序?yàn)�，主模塊-三相直接接入模塊-單相直接接入模塊；

5.2.2從模塊均為互感器接入模塊

注：模塊多排安裝時參照5.2.1中雙排安裝的連接方式；

　　5.2.3從模塊為二次接入測量模塊和直接接入測量模塊混接

注：

1、模塊多排安裝時式參照5.2.1雙排安裝的連接方式；

2、當直接模塊中同時有三相和單相應用同時存在時，排列順序?yàn)�，主模塊-互感器接入模塊-三相直接接入模塊-單相直接接入模塊
