AGV手自一體充電機/自動伸縮充電站/側充48V100A方案
AGV手自一體充電機/自動伸縮充電站/側充48V100A方案
AGV手自一體充電機/自動伸縮充電站/側充48V100A方案

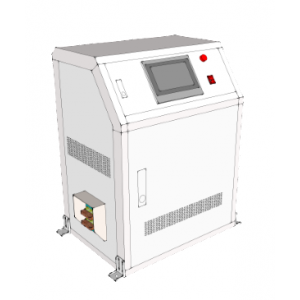

SAPHIR LPC在線充電站
SAPHIR LPC智能充電站
產品特點本產品是為自動引導車/電動叉車等應用而設計。
產品由基礎電源模塊N+1并聯組合而成，***大可滿足24V240A/48V200A的功率應用。
整機采用專門針對自動生產線AGV小車應用需求開發的控制器，
實現邏輯控制、系統保護、參數設定、充電機管理、上位通訊等功能，并采用7寸全彩觸摸屏實現人機交互。
系統具有以下特色功能：
超大功率，240A 24V/200A 48V
熱插拔模式，N+1冗余結構保護
超大功率密度，體積緊湊
支持電流擴容升級
標準效率高達92%
多種使用模式（快充、交互充、均衡充、維護充）
提供IO端口進行系統聯鎖保護
具備工業通訊總線(CAN/MODBUS/PROFIBUS DP)
高防護安全等級（IP54），專為工業應用而設計
保護特性
●過熱保護：當充電機內部溫度超過75℃，充電機保護性關機，溫度下降時，自動恢復充電。
●短路保護：當充電機輸出發生意外短路時，充電機自動關閉輸出，故障排除后，延遲10秒重新啟動充電。
●反接保護：當電池反接時，充電機會切斷內部電路與電池的連接，不會啟動充電，亦不會有任何損壞。
●輸入低壓、過壓保護：當輸入交流電壓低于185V或高于265V，充電機保護性關機，電壓正常后自動恢復工作。
二、技術指標
●額定輸入電壓：AC220V±15%
●額定頻率：45～65 Hz
●電池組電壓：48V
●滿載效率：≥93％
●***大充電電流：100A
●均充、浮充：自動完成
●電池類別：磷酸鐵鋰電池（充電程式出廠時已設定。若需再次設定選擇，需在專業人員指導下進行）
●關機方式：自動，或定時，或斷開充電插頭自動關機
●冷卻方式：強迫風冷
●顯示方式：LED數字表頭，配合LED燈指示充電狀態
●機械沖擊及抗震等級：符合SAEJ1378要求
●防護等級：IP66
●工作溫度：-5℃～+45℃
●存儲溫度：-30℃～+70℃
●充電控制：溫度補償控制，絕不過充、欠充
●接插件配：ANEN350A
產品規格
電壓等級
24V系統
48V系統
模型
LPC120-24
LPC180-24
LPC240-24
LPC100-48
LPC150-48
LPC200-48
力量
3600W
5400W
7200W
6000W
9000W
12000W
充電電流
5~120A
5~180A
5~240A
5~100A
5~150A
5~200A
輸入電壓
220VAC±10%，50/60Hz（可選380VAC±10%）
功率因數
≥0.99 220Vac/50A，≥0.98 220Vac/25 A（單模塊）
動態調整率
±5.0%用于10-90%或90-10%負載變化，調整時間<200us
負載調節
±0.5%從10%到100%負載
充電電壓
16～30VDC
43～58VDC
穩流精度
≦±0.5%
噪聲電壓
<200 mV峰值，30 MHz帶寬，<2 mV rms電話重量
調節精度
≦±0.5%
時間精度
≦±10S/24h
充電參數設置
電壓
0.01V
當前的
0.1A
時間
1S
方面
根據功率
重量
根據功率
工作溫度
0℃～45℃
儲存溫度
-10℃～40℃
工作濕度
相對濕度10%~80%，無凝露
保護
過流、過壓、過溫、反接、漏電、短路、切斷
溝通
CAN/MODBUS/PROFIBUS DP可選
交互DIO
干接點DIO，電池接點通知，待機，充電，充電完成，故障
安全標準
IEC 60950-1
電磁兼容標準
EN 61000-6
環境
ETSI EN 300 019-2符合RoHS標準
絕緣和壓力
3.0 KVAC–輸入對輸出1.5 KVAC–輸入到地0.5 KVDC–輸出到地
平均無故障工作時間
500萬小時
噪音
50DB
SAPHIR充電站采用落地腳安裝方式。
SAPHIR AGV充電刷板刷塊
產品名稱：SAPHIR充電取電器
型號：TOPSB-100、TOPSK-100
TOPSB-200、TOPSK-200
TOPSB-200B、TOPSK-200A
簡單介紹：SAPHIR刷板刷塊，可安裝要求定制生產，詳細規格型號參數聯系王澤龍。
AGV自動導航小車電池充電系統：有單極、雙極、三級、四級，15 A、20A、35 A、60A、80A、100A、150A、200A、250A等多種規格型號選擇，可以對鋰電池、鉛酸電池、鎳氫電池、鎳鎘電池等電池充電式使用，也可以用在AGV導航運輸車在線充電系統，產品廣泛應用于電力、鐵路、通信、物流自動化、石化、冶金、煤礦等領域的充電系統。
AGV作為運輸車輛或者移動組裝平臺，它們將組裝線上各個組裝區連接起來，AGV也可作為倉儲、內部物流的運輸車輛、或者是起升設備。
SAPHIR刷板刷塊均采用進口UPE原料、T2紫銅
UPE即超高分子量聚乙烯，是綜合性能較好的工程塑料，其耐磨、抗沖擊、耐腐蝕、自潤滑、吸收沖擊能力五個性能是現有塑料中較好的。
SAPHIR電刷TOPSK/SB系列產品可以根據客戶要求或圖紙進行定制!
