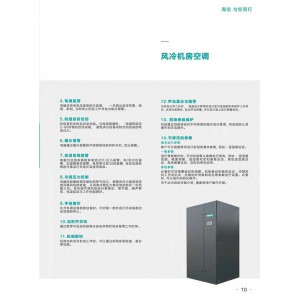

西安實驗室恒溫恒濕空調系統優勢分析：

    （1）安全可靠

    進口的溫濕度傳感器能準確測量實驗室內實時的溫濕度數值并傳輸給控制器，直流變頻壓縮機無級調節、無級調節電加熱器、模擬量控制加濕器可根據實際實驗室需求調節輸出功率，使實驗室內溫度濕度處于穩定狀態。***含濕量的控制策略，使控制實驗室內濕度控制快速準確，沒有誤操作誤判斷。

    （2）綠色節能

    直流變頻壓縮機，可根據實驗室熱負荷輸出制冷量，冷量無級調節，比交流變頻機組節能約20%，比定頻機組節能約50%。運行噪音低，比交流變頻機組噪音低約5~10分貝，系統壓力高，除濕能力強，采用R410A環保冷媒、采用電子膨脹閥，控制冷媒流量、電加熱、電加濕、室外風機無級調節。

    （3）安全可靠

    采用通過嚴格認證測試的國際品牌零部件，EMC測試符合歐盟標準，整個系統具備硬件及軟件的多重安全保護：電加熱過熱保護、加濕器缺水保護、壓縮機高低壓、過載保護、風機故障保護、電壓、電流超限保護、溢水、火警等一系列安全保護、設備出廠前均通過嚴格的開機運行測試，直流變頻機組出廠前進行氟利昂保壓。

    （4）方便

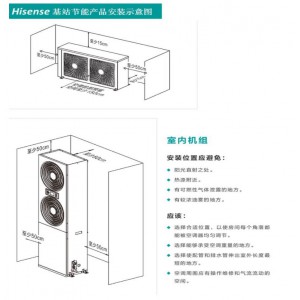

    框架式結構，機組正面背面均可進行，零部件更換方便，遠程故障診斷。

    （5）適應性強

    上送風、下回風，下送風、上回風，上送風、前回風等多種送回風方式可供選擇。5kw-50kw多種冷量段、變頻壓縮機無級調節、無級調節電加熱及模擬量控制加濕器可適應各種小的實驗室，多樣化高適應性的設計可滿足現場各種安裝條件，面積的冷凝器及調速室外風機的設計，可滿足各種室外環境，可根據客戶需求進行定制化設計。

西安實驗室恒溫恒濕空調生物實驗室凈化空調系統

1.1室外設計參數

    夏季室外空調計算干球溫度30.6℃，濕球溫度24.5℃；冬季室外空調計算干球溫度-25℃，相對濕度68%。

1.2室內設計參數

    該干細胞實驗樓各功能房間對溫度和濕度均無特殊要求，因此設計參數如下：萬級凈化區，室內設計溫度為20~24℃，相對濕度為45%~60%；10萬級及30萬級凈化區，室內設計溫度為18~26℃，相對濕度為45%~65%。

2凈化空調系統設計

    2.1空調系統劃分干細胞實驗室潔凈空調系統的主要作用是保證各功能房間內部實驗環境的空氣品質，對防止交叉感染、防火防爆等沒有特殊要求，因此系統劃分時并不需要嚴格區分不同潔凈度等級和不同功能的房間。另外該項目的特點是內部房間功能復雜、種類繁多，不同潔凈度等級的房間分布也相對比較散亂，但各房間的運行、使用時間相差不，且溫濕度控制要求差別也不。結合該特點，該項目在系統劃分時主要考慮了房間的相對位置及方便送風管路布置安裝等因素，將系統劃分為6個分區。其中1層的干細胞庫為1#區；2層從中間劃分為2個分區(2#和3#區)；3層除從中間劃分為2個分區(4#和5#區)之外，又將不在此次項目之內的預留區單獨劃分為一個分區(6#區)，以便實現預留區在未啟用前的全部關閉及將來啟用后的控制。

    2.2潔凈室壓差控制

潔凈室與周圍的空間必須維持一定的壓差，但不同的國家標準中對壓差的規定有一定的出入。其中《藥品生產質量管理規范(2010年修訂)》(2011新版GMP)第48條規定：潔凈區與非潔凈區之間、不同級別潔凈區之間的壓差應當不低于10Pa[2]。而GB 50457—2008《醫藥工業潔凈廠房設計規范》第3.2.4條規定：不同空氣潔凈度等級的醫藥潔凈區之間及醫藥潔凈區與非潔凈區之間的空氣靜壓差不應小于5Pa，醫藥潔凈區與室外氣的靜壓差不應小于10Pa。雖然目前存在的干細胞實驗室都是按照GMP要求設計建設的，但根據實際計算及相關經驗，GMP標準中對于壓差的要求并不一定完全適合于干細胞實驗室。因此本項目按照不同級別潔凈區之間壓差不小于5Pa、潔凈區與室外的壓差不小于10Pa的原則，確定各級別潔凈室與室外氣的相對壓力(壓差)分別為：30萬級，10Pa；10萬級，15Pa；萬級，20Pa。實際運行調試效果良好。潔凈室維持壓差值所需的壓差風量，根據潔凈室特點，采用換氣次數法確定。壓差為10Pa(30萬級)的區域取換氣次數為2h-1，15Pa(10萬級)的區域取換氣次數為3h-1，20Pa(萬級)的區域取換氣次數為4h-1。并在壓差要求相對嚴格的培養間與外走廊之間、2層內走廊與外實驗區、3層罐裝室及純化室分別與內走廊之間設置差壓計，以便調節與控制壓差。

2.3新風量的計算

國家標準規定，醫藥類潔凈室內的新風量應取下列值：

    1)補償室內排風量和保持室內正壓所需新風量之和；

    2)室內每人新風量不應小于40m3/h。由于該項目各潔凈室內人員數量較少，經計算按照第2)條確定的新風量均小于第1)條，因此新風量均取保持正壓所需新風量與補償室內排風量之和。經驗證，該風量于總送風量的10%，符合相關要求。

2.4送風量的計算首先按照換氣次數計算送風量，萬級凈化區取換氣次數為28次以上，10萬級凈化區取換氣次數為18次以上，30萬級凈化區取換氣次數為10次以上。經計算：1層1#區總送風量為4000m3/h；2層2#區總送風量為60000m3/h，3#區總送風量為50000m3/h；3層4#區總送風量為35000m3/h，5#區總送風量為35000m3/h。然后選取幾個有代表性的熱濕負荷較的房間，按照熱濕負荷計算確定該房間的送風量，經比較均小于按照換氣次數計算所得的送風量。因此送風量均按換氣次數確定。

    2.5空調方案的確定

    2.5.1空氣處理流程(見圖1)圖1空氣處理流程

    2.5.2氣流組織選擇各房間氣流組織均選擇非單向流流型，采用上送側下回的送回風方式。回風口上邊沿距地高度不超過0.5m，下邊沿距地高度于0.1m，且回風口盡量設在門附近。送風、回風具體指標、要求均由廠家提供，按生物制品生產凈化要求設計。

    2.6空調機組的設計選型針對干細胞實驗室的特殊要求，該系統空調設備的選用應滿足下列要求：

    1)凈化空調機組內表面及內置零部件應選用耐消毒藥品腐蝕的材料或面層，且材質表面要光潔。

    2)內部結構應便于清洗，并能順利排放清洗廢水，不易結塵、滋生細菌。

    3)表冷器冷凝水排出口應具備自動防倒吸功能，并在負壓時能順利排出冷凝水，凝結水管不能直接與下水管道連接。

    4)機組內各級空氣過濾器前后應設置壓差計，測量接管應通暢，安裝嚴密。

    5)不應采用淋水式空氣處理器。

6)?空調機組箱體的密封應可靠。由于該項目潔凈度等級高為萬級，因此要保證當機組內維持1 000Pa的靜壓值時，箱體的漏風率不于2%。根據以上要求，結合該系統機房及空間特點，主要設備選型如下：

    1#區采用驗室恒溫恒濕空調風冷臥式空調機組，安裝于1#區吊頂上方，額定風量為5000m3/h，制冷量為18kW，制熱量為30kW，機外余壓為180Pa。

    2#區采用驗室恒溫恒濕空調風冷臥式空調機組，安裝于實驗樓外設置的空調機房1內，額定風量為65?000m3/h，制冷量為90kW，制熱量為230kW，加濕量為120kg/h，機外余壓為600Pa。

    3#區采用驗室恒溫恒濕空調風冷臥式空調機組，安裝于實驗樓外的空調機房2內，額定風量為65000m3/h，制冷量為90kW，制熱量為230kW，加濕量為120kg/h，機外余壓為600Pa。

    4#區采用驗室恒溫恒濕空調風冷臥式空調機組，安裝于空調機房1內，額定風量為45?000m3/h，制冷量為70kW，制熱量為150kW，加濕量為60kg/h，機外余壓為600Pa。

    5#區采用驗室恒溫恒濕空調風冷臥式空調機組，安裝于空調機房2內，額定風量為45?000m3/h，制冷量為70kW，制熱量為150kW，加濕量為60kg/h，機外余壓為600Pa。

2.7實驗室恒溫恒濕空調制冷機房設計

西安實驗室恒溫恒濕空調海信代理現貨銷售HED-F045B1恒溫恒濕45KW項目已于凈化區的溫度、濕度、潔凈度、正壓、噪聲等參數均能達到設計要求，試運行良好。項目設計主要參考新版GMP規范，但實際經驗表明，主要針對藥品生產的GMP規范并不一定完全適合干細胞實驗室設計，部分參數可以適當進行調整，并不影響實際運行效果。
