產品簡介

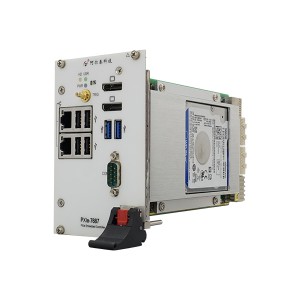

PXIe7687是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel®Celeron® Processor 2000E 2M Cache, 2.20 GHz高性能處理器，內存可支持32G DDR3L。該系統PXI Express的link配置為通用的4Port 4lan的模式，的數據吞吐量為8GB/S。PXIe7687 控制器還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可.靠地工作，可廣泛應用于工業自動化控制，計算機領域。
特點
的處理性能，支持Intel® Celeron® Processor 2000E處理器
支持雙通道 DDR3L SODIMM 1600MHz內存，可達32 GB
系統帶寬支持 8 GB/s
PXI Express 鏈路能力： • 四路配置：x4 x4 x4 x4
SATA存儲配置：500 GB(或更大)HDD 或 240 GB(或更大)SSD，支持AHCI模式
I/O接口：
• 2x USB 3.0接口
• 2x千兆以太網口
• 4x USB 2.0 接口
• 2x DisplayPort 顯示接口
• 觸發I/O接口, 用于PXI觸發功能
• 1x RS-232/422/485 D-SUB9接口
指標參數
|
系統
|
處理器
|
Intel Celeron 2000E 2.2 GHz 2 Core 2MB Intel Smart Cache
|
|
芯片組
|
Intel® QM87 Express 芯片組
|
|
內存
|
DDR3L SDRAM高達16GB
|
|
PXIe express總線
|
支持4port 4lan link模式
|
|
顯示接口
|
DP接口
|
2路DP接口 （分辯率高達：3840X2160@60Hz）
|
|
I/O接口
|
USB2.0
|
4個
|
|
USB3.0
|
2個
|
|
串口
|
1路串口（RS232/RS422/RS485）
|
|
觸發I/O
|
前面板提供B連接器，
用于PXI觸發總線發送/接收外部觸發信號
|
|
以太網接口
|
帶寬
|
10/100/1000Base-TX
|
|
控制器
|
IntelRR82574L
|
|
接口
|
2路以太網口
|
|
存儲設備
|
硬盤
|
500GB SATA硬盤（或者更大）
|
|
固態硬盤
|
240GB SATA固態硬盤（或者更大）
|
|
應用環境
與
機械尺寸
|
工作溫度
|
0~50℃（使用傳統硬盤時）
0~55℃（使用固態硬盤時）
|
|
存儲溫度
|
-45~85℃
|
|
相對濕度
|
5%~95%
|
|
重量
|
約1Kg
|
|
操作系統
|
Win7/Win8/ Linux
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
