產品概述



         GMR系列多功能電源保護器（又稱三相電源監視器、相序保護器、過欠壓保護器等）主要用于交流50/60Hz，額定電壓460V以下，工業三相220V、380V、440V、460V等電壓級別的各種故障檢測，對三相輸入電源的電壓過高、電壓過低、缺相、逆相(相序)、三相電壓不平衡等提供繼電保護，產品廣泛應用于空壓機、電動機、配電箱、水泵、油泵、中央空調機組、電控箱、配電柜、起重機等，如中央空調壓縮機保護，各種電梯的電源監視，水泵、油泵防缺相、逆相保護等，是工業設備運行中維護設備工作電壓正常的不可缺少的保護產品。



         警告！本產品一般是對三相電源的電源側采樣，不得安裝在變頻電流的輸出側！

結構特點



    1）安裝方式：該保護器底座采用導軌式，內設兩個M4螺孔結構，直接獨立安裝或HT35導軌安裝。



    2）指 示 燈：以5個指示燈分別來指示：正常，缺相（電壓三相不平衡），逆相，過壓，欠壓。



    3）外型尺寸： 68mm×30mm×76mm。



 4 保護特性



    1）缺相保護：指被保護線路在運行狀態或非運行狀態時，任意一相發生斷相故障，延時2S動作。



    2）逆相保護：防止L1、L2、L3三相交流相序接錯的一種保護措施，延時2S動作。



    3）電壓不平衡保護：指三相電壓不平衡將會影響線路安全運行的一種保護措施，三相不平衡率＝ ×100%>10%時，保護延時2S動作。



    4）過壓保護：指被保護線路電壓高于設定值，延時3~8S動作，恢復回差為6~20VAC。



    5）欠壓保護：指被保護線路電壓低于設定值，延時3~8S動作，恢復回差為3~20VAC。



5 主要技術數據



1  ） 主電路：



         1）額定電壓：220VAC，380VAC，440VAC，460VAC。



         2）主電路的連接導線：絕緣銅線其載面積1.0~2.5mm。若單股銅線可直接插入接線柱；若采用軟線，則必須在導線上加針型接線頭，以確保連接可靠。



2） 輔助電路：



        1）具有電氣不可分的一常開和一常閉觸頭。



        2）使用類別：AC15 ，DC13



        3）觸點容量：250VAC 2.*** ，30VDC 1.***



        4）約定發熱電流：***



ABJ1-14WBX 是我廠自主研發生產的三相交流保護繼電器微型產品功能：動態斷相、靜態斷相、電壓不平衡、錯相、過電壓、欠電壓保護，工作電源額定電壓：380VAC 電壓不平衡率設定：8% 過電壓：437VAC 欠電壓：323VAC 保護延遲：3S 額定工作電壓：240VAC,24VDC 額定工作電流：1A(AC-14,DC-13)

>> 查看詳細信息



CE認證

我公司生產的ABJ1-12W、ABJ1-14W型號產品有技術**和價格優勢,2003年就走向國際市場，行銷歐盟、中東和東南亞。

>> 查看詳細信息



體系認證

我公司生產的ABJ1系列和ABJ1-W系列均獲得國家質量中心的質量管理體系認證證書

>> 查看詳細信息



-19AH

ABJ1-19AH 三相交流檢測器 是我廠自主研發生產帶負載保護的三相交流監測和保護繼電器產品 A、B、C功能：動態斷相、靜態斷相、電壓不平衡、錯相、過壓、欠壓監測。 a、b、c功能：動態斷相、靜態斷相、電壓不平衡監測。 環境溫度：-25oC~+55oC 相對濕度：<90% 額定電壓：380VAC±20%  50~60HZ 電壓不平衡率設定：<8% 過壓保護設定：420VAC 欠壓保護設定：340VAC 保護延時：5S±20% 恢復延時：5Min±20% 額定工作電壓（觸點）：250VAC,28VDC 額定工作電流（觸點）：1A(AC-14,DC-13)

>> 查看詳細信息



-18AH

ABJ1-18AY 是我廠自主研發生產帶負載保護的三相交流保護繼電器產品 A、B、C功能：動態斷相、靜態斷相、電壓不平衡、錯相、過壓、欠壓保護。 a、b、c功能：動態斷相、靜態斷相、電壓不平衡保護。額定電壓：380VAC 工作電壓：380VAC±20% 電壓不平衡率設定：8% 過壓保護設定：420VAC 欠壓保護設定：340VAC 保護延時：5S 斷相保護延時：1S 恢復延時：5Min 額定工作電壓（觸點）：240VAC,24VDC 額定工作電流（觸點）：1A(AC-14,DC-13)

>> 查看詳細信息



-18DY

ABJ1-18DY 是我廠自主研發生產帶負載保護的可調節式三相交流保護繼電器產品。該型號有兩組斷相和電壓不平衡監測傳感器對交流接觸器的觸點進行監測。此監測方式是我公司***的發明***產品。 ABJ1-18DY型號已經應用于大連冷凍機股份有限公司和武漢麥克維爾空調制冷有限公司等壓縮機保護控制系統五年以上，無故障發生，具有可靠性好、監測全面等諸多優點。 A、B、C功能：動態斷相、靜態斷相、電壓不平衡、錯相、過壓、欠壓保護。 a、b、c功能：動態斷相、靜態斷相、電壓不平衡保護。工作電源額定電壓：380VAC 電壓不平衡率設定：8% 過壓保護設定：420VAC 欠壓保護設定：340VAC 響應時間：5S 恢復延時：5Min 額定工作電壓（觸點）：240VAC,24VDC 額定工作電流（觸點）：1A(AC-14,DC-13)

>> 查看詳細信息



-14FY

ABJ1-14FY 是我廠自主研發生產帶負載保護的三相交流保護繼電器產品 A、B、C功能：動態斷相、靜態斷相、電壓不平衡、錯相、過壓、欠壓保護。工作電源額定電壓：380VAC 電壓不平衡率設定：8% 過壓保護設定：428VAC 欠壓保護設定：332VAC 響應時間：5S 恢復延時：5Min 觸電形式：2C 額定工作電壓（觸點）：240VAC,24VDC 額定工作電流（觸點）：1A(AC-14,DC-13)

>> 查看詳細信息



-122

ABJ1-122 是我廠自主研發生產帶負載保護的三相交流保護繼電器產品 A、B、C功能：動態斷相、靜態斷相、電壓不平衡、錯相保護工作電源額定電壓：380VAC 電壓不平衡率設定：8% 響應時間：2S 觸電形式：2C 額定工作電壓（觸點）：240VAC,24VDC 額定工作電流（觸點）：1A(AC-14,DC-13)

>> 查看詳細信息



-14WFX

ABJ1-14WFX 是我廠自主研發生產的三相交流保護繼電器微型產品功能：動態斷相、靜態斷相、電壓不平衡、錯相、過電壓、欠電壓保護，工作電源額定電壓：380VAC 電壓不平衡率設定：8% 過電壓：428VAC 欠電壓：332VAC 響應時間：3S 額定工作電壓：240VAC,24VDC 額定工作電流：1A(AC-14,DC-13)

>> 查看詳細信息

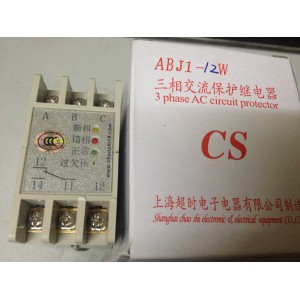

-12W

ABJ1-12W 是我廠自主研發生產的三相交流保護繼電器微型產品功能：錯相保護，動態斷相、靜態斷相、電壓不平衡工作電源額定電壓：380VAC 電壓不平衡率設定：8% 響應時間：2S 額定工作電壓：240VAC,24VDC 額定工作電流：1A(AC-14,DC-13)

>> 查看詳細信息



-10W

ABJ1-10W 是我廠自主研發生產的三相交流保護繼電器微型產品功能：錯相保護工作電源額定電壓：380VAC 響應時間：1S 額定工作電壓：240VAC,24VDC 額定工作電流：1A(AC-14,DC-13)

>> 查看詳細信息



三相交流保護繼電器ABJ1-W系列簡介

         ABJ1—□□W□□系列三相交流保護繼電器 是本公司開發生產的微型產品。根據不同的型號保護功能有: 過電壓保護.欠電壓保護.相序保護.動態斷相保護.靜態斷相保護.電壓不平衡保護。X型有延時保護功能（延時時間不大于3秒）。該保護繼電器設計原理新穎.性能可靠,抗電壓波動能力強,接線安裝方便可靠,故障顯示清晰。生產的型號有：ABJ1-10W、ABJ1-12w、ABJ1-14w等

>> 查看詳細信息



三相交流保護繼電器ABJ1系列簡介

           ABJ1系列三相交流保護繼電器是本公司開發生產的系列產品，用于50~60HZ三相正弦交流電源，其中ABJ1—15□□~ ABJ1—19□□型號是99年12月授權的國家發明***產品。該產品負載端保護方式使斷相保護的位置由通常的輸入端延伸至負載端，從而對負載前線路故障提供了有效的保護(如接觸器、斷路器觸點故障)。 其中ABJ1-18DY型號已經應用于大連冷凍機股份有限公司和武漢麥克維爾空調制冷有限公司等壓縮機保護控制系統五年以上，無故障發生，具有可靠性好、監測全面等諸多優點。 輸入端(標識A.B.C) 保護功能有:過電壓.欠電壓.相序.動態斷相.靜態斷相.電壓不平衡保護。 負載端(標識a.b.c)  保護功能有:動態斷相保護.靜態斷相保護.電壓不平衡保護。 信號延時輸出, 延時恢復, 開機延時功能適用于不同類型的保護要求。 保護繼電器設計原理新穎.性能可靠,抗電壓波動.抗干擾能力強,接線安裝方便可靠,故障顯示清晰。 生產的型號有：ABJ1-12、ABJ1-122、ABJ1-14FY、ABJ1-18AH、ABJ1-18DY、ABJ1-19AH等
