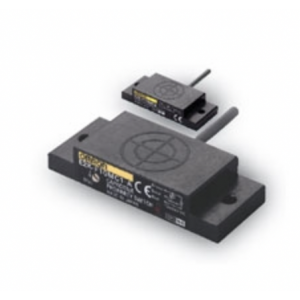

**節省空間的扁平型（放大器內置、厚度10mm）

可直接安裝至金屬面

本體



形狀	檢測距離  (可變范圍)	輸出形式	型號/動作模式
			NO	NC
important;">扁平型非屏蔽	10mm	important;">直流3線式NPN	E2K-F10MC1 2M	E2K-F10MC2 2M
	10mm  (4～10mm)		E2K-F10MC1-A 2M	E2K-F10MC2-A 2M

項目 型號		E2K-F10MC□-A	E2K-F10MC□
檢測距離		10mm (檢測距離可變范圍：4～10mm)	10mm±10%
設定距離		0～7.5mm ＊
應差		檢測距離的15%以下
可檢測物體		導體和電介質
標準檢測物體		接地金屬板50×50×1mm
響應頻率		100Hz
電源電壓(使用電壓范圍)		DC12～24V 脈動(p-p) 10%以下(DC10～30V)
消耗電流		10mA以下(DC24V時)
控制輸出	開關容量	NPN開路集電極、***大100mA (DC30V時)
	殘留電壓	1.5V以下(負載電流100mA、導線長2m時)
指示燈		檢測指示燈(紅色)
靈敏度調整鈕轉數		11轉	important;">―
動作模式(靠近檢測物體時)		詳情請參見樣本上的“輸入輸出段回路圖”的時序圖
保護回路		逆連接保護、浪涌吸收
環境溫度范圍		工作時、保存時：各-10～+55°C (無結冰、結露)
環境濕度范圍		工作時、保存時：各35～85%RH	工作時、保存時：各35～95%RH
溫度的影響		-10～+55°C的溫度范圍內+23°C時，檢測距離的±15%以下
電壓的影響		在額定電源電壓的±10%范圍內，額定電源電壓時，檢測距離的±2.5%以下
絕緣電阻		50MΩ以上(DC500Ｖ兆歐表) 充電部整體與外殼間
耐電壓		AC500V 50/60Hz 1min 充電部整體與外殼間
振動(耐久)		10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		500m/s2 X、Y、Z各方向 3次
保護結構		IEC標準IP64	IEC標準IP66
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約35g
材質	外殼	耐熱ABS
	檢測面
附件		使用說明書



* E2K-F10MC□-A調整為10mm時的值。

（單位：mm）

E2K-F

*1. 靈敏度調整鈕僅附帶于E2K-F10MC□-A。
*2. 聚氯乙烯絕緣圓形導線φ2.9、3芯（導體截面積： 0.14mm²、絕緣體直徑： φ0.9mm） 標準長度2m
