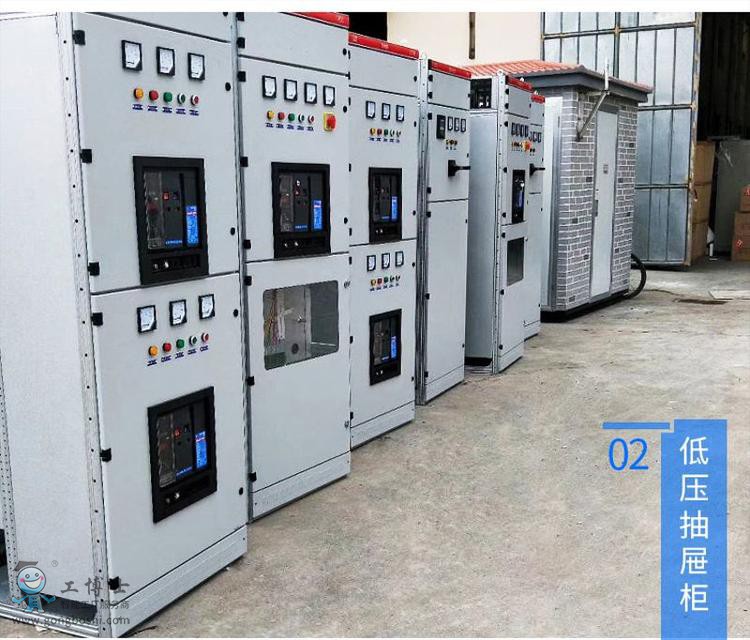

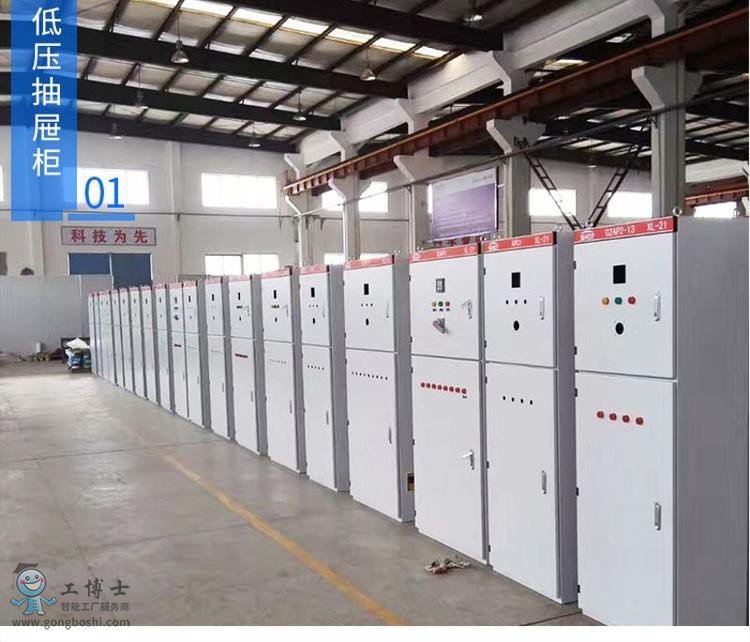

GCK型低壓抽出式開關柜適用于工礦企業，高層民用建筑，交流50HZ，電壓380V，三相三線或三相四線制系統中，作為低壓配電系統的變電、饋電或電動機專用。本產品符合IEC439國際標準，美國電氣制造商協會NEMA標準及ZBK36001-89國家標準。GCK型開關柜為全拼裝式組合結構，柜架所有結構均以螺釘緊固連接而連，避免了焊接變形和應力，提高了精度，標準化程度高。具有操作簡單，操作力小，使用安全，維護方便，質量穩定，可靠等特點。



　　產品型號含義：



　　GCK-□



　　封閉式柜



　　抽出式



　　設計序號



　　主電路方案



　　結構特點



　　1、整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高



　　2、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。



　　3、MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟。



　　4、受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。



　　5.開關柜的頂部根據受電需要可裝母線橋。



　　裝置的主框架采用8MF型鋼及專用連接件組裝而成，型鋼截面積大，有足夠的鋼度，組合簡單，工藝性強，穩固性性能好，構架采用拼裝和部分焊接兩種結構型式，主架上均有安裝模數孔=20mm



　　功能單元（抽屜單元）



　　1、抽屜層高的模數為200mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A。



　　2、每臺MCC柜***多能安裝9個一單元抽屜或18個1/2單元的抽屜。



　　3、隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。



　　4、主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。



　　5、功能單元背面具有主電路進出機構，具有三位置功能，操作簡單可靠。



　　6、抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。



　　7、抽屜隔室中采用新型一次進行線罩，抽屜抽出后使之隔室內不會觸及垂直母線。



　　使用環境條件



　　1、周圍空氣溫度：上限+40℃，下限-10℃。



　　2、海拔：≤2000m（若超過海拔2000m訂貨時應說明）。



　　3、周圍相對濕度：日平均值≤95%，月平均值≤90%。



　　4、周圍空氣：沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。



　　5、無經常性劇烈震動或常年腐蝕場所。
