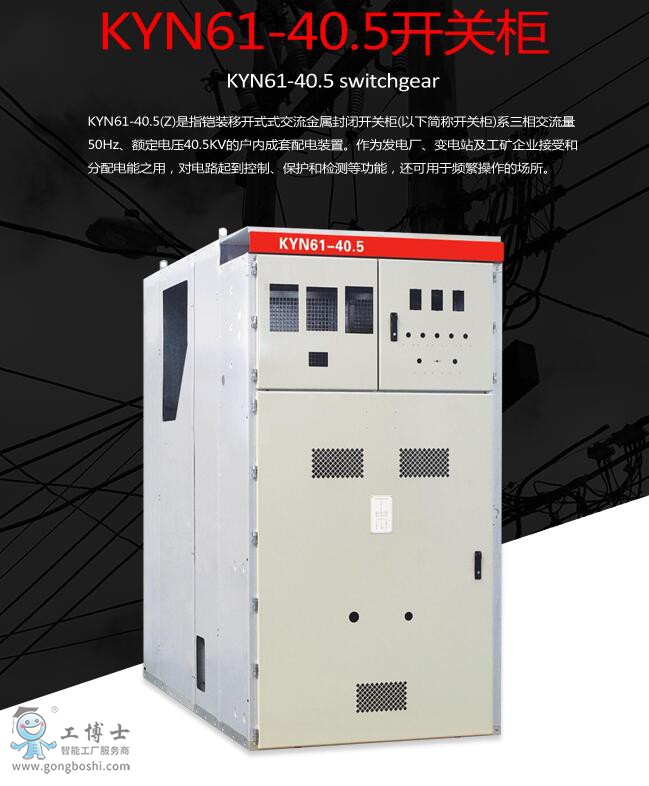

KYN61-40.5中置式高壓開關柜35KV高壓開關柜技術要求KYN61-40.5(Z)鎧裝移開式式交流金屬封閉開關柜系三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。



開關設備柜體結構采用組裝式、斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器、并且有良好的互換性；手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構。



主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足“五防”功能；所有的操作均可在柜門關閉狀態下進行；電纜室空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路。



作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。





正常使用條件:



◆周圍空氣溫度：***高溫度+40℃。***低溫度-15℃。



◆相對濕度：日平均相對濕度：≤95%,日平均水蒸氣壓力不超過2.2KPa；



月平均相對濕度：≤90%,月平均水蒸氣壓力不超過1.8KPa；



◆海拔高度：1000m以下。



◆地震烈度：不超過8℃。



◆周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染。



◆無劇烈振動場所。



◆超出GB3906規定的正常條件下使用時，由用戶和制造廠協商





產品結構特點



●外殼與隔板開 關柜的外殼和隔板是用冷軋鋼板經數控機床加工和折彎之后栓接而成,因此裝配好的開關柜能保證結構尺寸的統一性開關柜被隔為斷路器室、主母線室、電纜室和繼電器儀表室,各部分以接地的金屬隔板分隔;



●手車根據用途可分為斷路器手車、 電壓互感器手車、計量手車隔離手車等,各類手車 的外形尺寸相同,相同用途的手車具有互性 ;



●手車在柜內有試驗/隔離位置和工作位置 ,每位置都設有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動;

●斷路器隔室斷路器隔室內安裝了特定的軌道供手車移動。斷路器在試驗位置與工作位置之間移動時,



●隔離活門自動打開或關閉,保障了工作人員不觸及帶電體手車可在柜門關閉的情況下被操作,通過觀察窗可看到手車在柜內所處的位置,同時看到手車上的任何功能標志;

●主母線從一 個開關柜引至另一 一個開關柜通過分支小母線和靜觸頭盒固定 ,在穿 越鄰柜側板時用母線套管固定。 全部母線采用復合絕緣方式;

●電纜室內可安裝PT、 接地開關、避雷器和多根電纜;

●繼電器室內板和面板可安裝控制、 保護元件、計量、顯示儀表、 帶電監測指示器等二次元件;



●開關柜具有可靠的聯鎖裝置,切實保障操作人員及設備的安全;

●當接地開關在分閘位置時,手車才能從試驗/隔離位置移至工作位置且后門不可打開,防止了誤入帶電間隔;

●當手車完全拉出柜外時或手車在柜內試驗/隔離位置且接地開關聯鎖角鎖時,可以進行接地開關合閘操作，手車在工作位置時，不能閉合接地開關,防止了帶電誤合接地開關,阻止了接地開關處在閉合位置時將手車移到工作位置;

●斷路器手車在試驗/隔離位置或工作位置時 ,才能操作斷路器;且斷路器合閘后，手車無法移動，防止了帶電負荷與推拉斷路器。



●各柜體間可裝電氣聯鎖 ;

●在電纜室內 ,單獨設有46 x 50mm2的接地母線,此母線能貫穿相鄰各柜，與柜體良好接觸。
