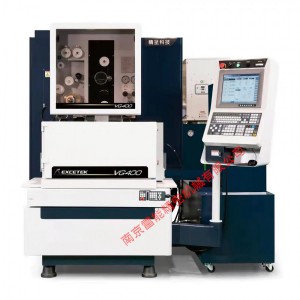

臺灣精呈科技股份有限公司，位于中國臺灣臺中市，公司設計，生產、制造的高精度，高可靠性的線切割機臺，有完整之研發、生產、制造、售后服務體系，更有控制器自行研發之能力。
一、 機械參數
|
序號
|
項目
|
說明
|
|
1
|
機床型號
|
VG400
|
|
2
|
佔地面積(長寬高)
|
2100×2300×2200 mm
|
|
3
|
*大工件尺寸
|
750×550×215 mm
|
|
4
|
工作臺尺寸
|
650×400 mm
|
|
5
|
*大工件重量
|
500 kg
|
|
6
|
XY行程
|
400×300 mm
|
|
7
|
UV行程
|
80×80 mm
|
|
8
|
Z行程
|
220 mm
|
|
9
|
伺服控制軸數
|
5 axes AC Servo Motor
|
|
10
|
*大斜度加工
|
±22°/80 mm
|
|
11
|
使用線徑
|
0.15～ 0.3 mm
|
|
12
|
電極絲進給速度
|
0～250mm/sec
|
|
13
|
*大切割速度
|
170mm2 /min
|
|
14
|
*佳加工精度
|
單邊+/-5um以內
|
|
15
|
定位精度測量規準
|
ISO14137 或 GB/T 19361-2003
|
|
16
|
水槽尺寸
|
850×650×330 mm
|
|
17
|
水過濾系統容量
|
600L
|
|
18
|
機械重量
|
2700 KG
|
二、控制系統
控制系統為本公司自行研發與世界機械大廠相同的64位元windows控制系統，可驅動達0.1μm解析度。
|
序號
|
項目
|
說明
|
|
1
|
控制器系統
|
Windows XP
|
|
2
|
控制器裝置
|
64位元工業電腦
|
|
3
|
記憶體裝置
|
2GB CF卡
|
|
4
|
螢?zāi)伙@示設備
|
15”LCD觸控螢?zāi)?span lang="EN-US">
|
|
5
|
輸入方式
|
鍵盤、滑鼠、RS-232、USB磁碟、乙太網路、FTP
|
|
6
|
同動軸數
|
5軸/ 6軸(選配)
|
|
7
|
*大控制軸數
|
5軸/ 6軸(選配)
|
|
8
|
*小命令單位
|
0.0001 mm
|
|
9
|
*大指令值
|
±9999.9999 mm
|
|
10
|
指令單位
|
公制/英制
|
二、 出機配件
|
序號
|
項目
|
說明
|
|
1
|
導電塊
|
2個
|
|
2
|
離子交換樹脂
|
10L
|
|
3
|
鑽石眼模
|
2個
|
|
4
|
上、下噴流嘴
|
2個
|
|
5
|
銅線(5 Kg)
|
1卷
|
|
6
|
夾持治具
|
1組
|
|
7
|
紙過濾網
|
2個
|
|
8
|
標準工具
|
1組
|
