安川機器人MPX1950 負載7KG 臂展1450ｍｍ 6軸 噴涂專用型 安全防爆

MPX1950

• 可以安裝小型噴漆槍，如非靜電緊湊型鐘罩，以實現高質量的噴漆。
• 使用空心手腕，可以安裝一個小型鐘罩槍而不會偏移
• 利用通過檢查機器人的關節位置（S / L軸無偏移）創建的機器人附近的口袋區域，可以將機器人放置在靠近待涂物體的位置

型號		MOTOMAN-MPX1950
格式		YR-MPX1950- * 00
結構		垂直鉸接式（6自由度）
負載能力	手腕（T軸）	7公斤
	臂（L / U軸）	總共3公斤
*大范圍		1450毫米
重復定位精度* 1		±0.15毫米
操作范圍	S軸（旋轉）	-170°至+ 170°（安裝在墻壁上時：-90°至+ 90°）
	L軸（下臂）	-100°至+ 140°
	U軸（上臂和下臂的相對角度）	-62°至+ 235°
	R軸（手腕旋轉）	-200°至+ 200°
	B軸（手腕擺動）	-150°至+ 150°
	T軸（手腕旋轉）	-400°至+ 400°
*高速度		1.5米/秒
每個軸的*大速度	S軸（旋轉）	3.14 rad / s，180°/ s
	L軸（下臂）	3.14 rad / s，180°/ s
	U軸（上臂）	3.14 rad / s，180°/ s
	R軸（手腕旋轉）	6.28 rad / s，360°/ s
	B軸（手腕擺動）	6.98 rad / s，400°/ s
	T軸（手腕旋轉）	8.72 rad / s，500°/ s
允許的 時刻	R軸（手腕旋轉）	19.6牛頓米（2.0千克力量）
	B軸（手腕擺動）	19.6牛頓米（2.0千克力量）
	T軸（手腕旋轉）	9.8牛米（1.0千克力量）
允許慣性 力矩 （GD 2 /4）	R軸（手腕旋轉）	0.6 kgm 2
	B軸（手腕擺動）	0.6 kgm 2
	T軸（手腕旋轉）	公斤·男0.16 2
體重		265公斤
安裝環境	溫度	0℃+ 40℃
	濕度	相對濕度為20％至80％（無冷凝）
	振動加速	4.9 m / s 2（0.5 G）或更低
	海拔	1000米或更少
	否則	附近沒有電噪聲源 沒有產生強磁場
防爆標準* 2		TIIS（日本），F(xiàn)M（北美）
供電能力* 3		2.5千伏安
安裝方法* 4		地板安裝，吊頂，壁掛

* 1

符合JIS B 8432。

* 2

符合表中的國際標準。請聯系我們獲取認證的狀態。

* 3

這取決于應用和操作模式。

* 4

天花板和壁掛是可選的。

（注）

該表顯示在SI單位系統中。

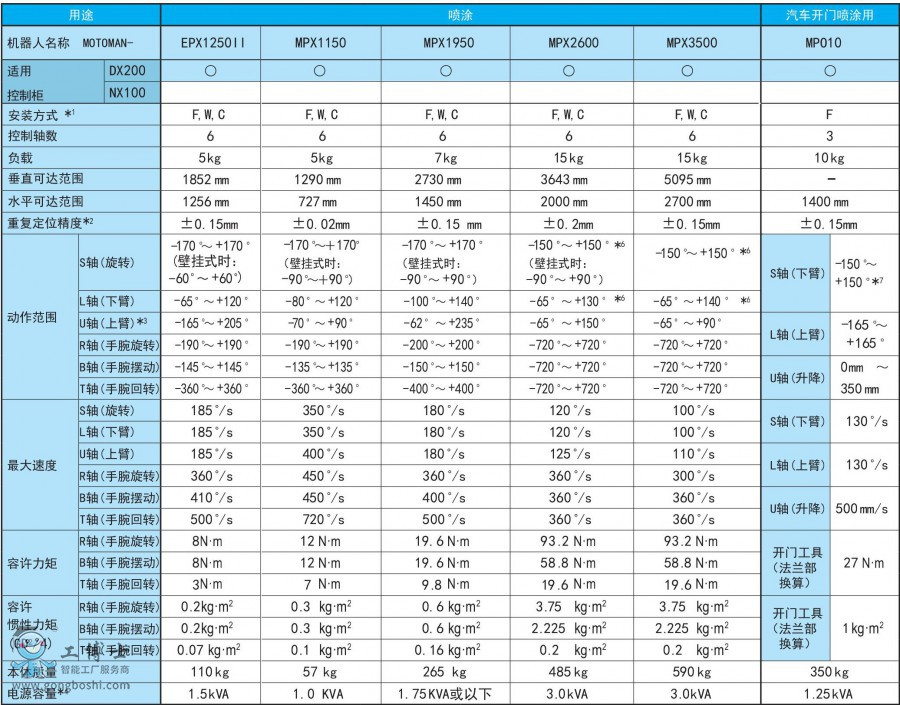

MPX系列所有型號參數說明（用途：噴涂、搬運）
