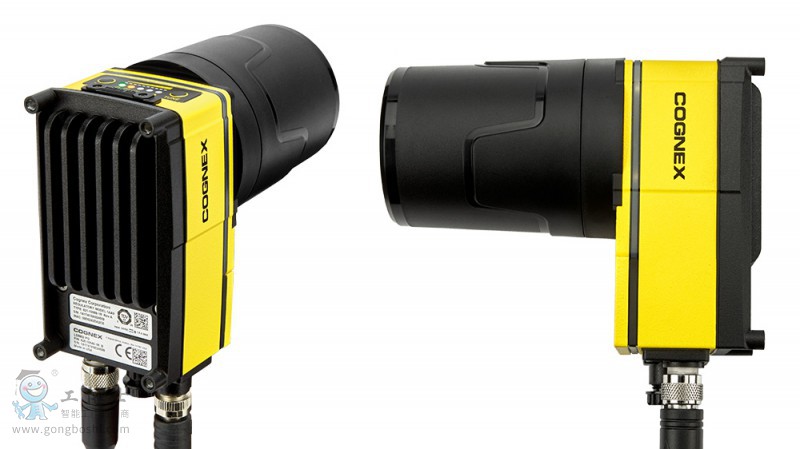

IN-SIGHT 9902L 線掃描視覺系統
用于檢查大型、圓柱形和連續移動物體的獨立視覺系統
In-Sight 9902L 系列功能特征
In-Sight 9902L 2K 線掃描智能相機是一款獨立的高分辨率視覺系統，適合詳細檢查大型、圓柱形或連續移動的物體。9902L 能夠以 2000 像素每行的分辨率采集 16,000 行并生成 32MP 圖像，可用于檢測即使是較小的功能特征和缺陷。像素線掃描速度為 67,000 線/秒，可以跟上較快的生產線。這款獨立的視覺系統只需要較小的目標部件視野，使其成為視野或安裝空間受限的應用的理想選擇。
僅有的獨立線掃描系統
In-Sight 9902L 是一款可直接在相機上處理圖像的嵌入式工業線掃描系統。板載處理避免了必須額外安裝獨立控制器的繁瑣。此外，IP67 級外殼可保護系統免受液體和灰塵的影響，無需外部再加一個外殼。
快速、高分辨率的圖像采集
In-Sight 9902L 有較快的 67 kHz 線速率，僅需 15 微秒即可采集一行數據。該相機每行采集 2,000 個像素，可提供 32MP 的圖像（16,000 行），使視覺工具能夠執行高度詳細的檢查。
In-Sight 9902L 系列規格
| 圖像類型 |
單色 |
| 任務/程序 |
7.2 GB 非依電性閃存 |
| 圖像處理存儲器 |
512 MB SDRAM |
| 額外存儲 |
8 GB SD 卡，在千兆網絡上通過 FTP 提供網絡硬盤 |
| 傳感器類型 |
CMOS，全局快門 |
| 分辨率（像素） |
2048 x 1；2048 x 16384（多達 16384 行）可軟件配置，或 1024 x 1；1024 x 16384（多達16384 行）可軟件配置 |
| 線速率 |
66K線/秒（掃描速率15微秒） |
| 鏡頭類型 |
僅 C 接口 |
| 指示燈 LED |
SD 卡狀態、合格/失敗 LED燈 和 360 度觀測指示燈環、網絡 LED燈 和錯誤 LED燈 |
| 內置 IO |
1 個專用觸發輸入、1 個輸入、2 個輸出 |
| 編碼器輸入 |
2 個編碼器線路輸入，用于正交支持 |
| 編碼器輸入電壓 |
5-24 VDC |
| 電源 |
24 VDC |
| 工業級 M12 接口 |
電源/IO；以太網；外部光源/控制 (N/A) |
| 保護 |
IP67 帶 C 接口鏡頭罩 |
| 網絡通信 |
1G (1000)/100/10 Mbps |
| IEEE 1588 支持 |
時間戳分辨率：通過透明時鐘實現 8 ns 同步準確性：5 ns |
| Rockwell 附加輪廓 |
是 |
| 視覺工具 |
所有型號均包含采用 Patmax 的全套視覺工具套件。PatMax RedLine 可選工具。 |
