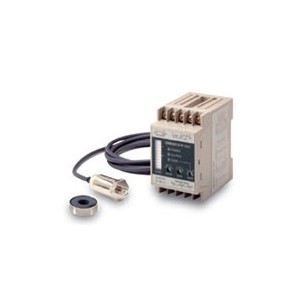

傳感器部分
| 分類 | 手動設定型 | 線性輸出型 |
|---|---|---|
| D7F-S01-05/D7F-S01-10 | D7F-S03-05 | |
| 靈敏度 * | 5.1mV (m/s2)(TYP.) | 5.1mV (m/s2) ±20% (100Hz時) |
| 檢測頻率 | 20Hz～2kHz (±3dB) | 10Hz～2kHz (±3dB) |
| 共振頻率 | 約5kHz | (約20kHz) |
| 使用***大加速度 | 784m/s2 | 98m/s2 |
| 振動(耐久) | 10Hz～2kHz 、單振幅2mm 或392m/s2 | 10～150Hz 、單振幅0.35mm 或50m/s2 |
| 沖擊(耐久) | 294m/s2 | 150m/s2 |
| 可用控制器 | D7F-C01 | D7F-C03 |
| 保護結構 | IEC60529標準 IP67 | |
| 絕緣電阻 | 所有端子和外殼間 20MΩ以上(DC100V) | 所有端子和外殼間 100MΩ以上(DC100V) |
| 耐電壓 | 所有端子和外殼間 AC1,000V 50/60Hz 1min | |
| 使用環境溫度范圍 | -25～+70℃ (無結冰、結露) | |
| 使用環境濕度范圍 | 25～95%RH (無結冰、結露) | |
| 保存溫度 | -40～+80℃ (無結冰、結露) | |
| 質量 | 約40g (電纜除外) | |
控制器部分
| 分類 | 手動設定型 | |
|---|---|---|
| D7F-C01 | ||
| 電源電壓范圍 | DC12～24V±10% (DC10.8～26.4V) | |
| 消耗電流 | 200mA以下 | |
| 使用環境 溫度范圍 |
-20～+60℃ (無結冰、結露) | |
| 使用環境 濕度范圍 |
25～95%RH (無結冰、結露) | |
| 保存溫度 | -35～+70℃ (無結冰、結露) | |
| 振動(耐久) | 10～150Hz、片振幅0.75mm ***大加速度98m/s2以下10～150Hz、 單振幅0.75mm ***大加速度98m/s2以下 |
|
| 沖擊(耐久) | 294m/s2 | |
| 可連接振動 傳感器 |
D7F-S01-□□ | |
| 輸出 | 繼電器輸出 | 1ch接點(DC30V 3A、AC250V 3A電阻負載) ON延時 ：連續振動檢測模式 ***小0.1s 單發振動檢測模式 5ms OFF延時：1s |
| AC監控器*1 | AC ±4V (輸出阻抗10kΩ) 各量程的電壓輸出如下： ×1量程 5.1mV/ (m/s2)(TYP) ×3量程 15.3mV/ (m/s2)(TYP) ×10量程 51mV/ (m/s2)(TYP) ×30量程 153mV/ (m/s2)(TYP) ×100量程 510mV/ (m/s2)(TYP) |
|
| 振動水平顯示 | 10段水平計 | |
| 附加功能 | 傳感器電纜斷線時水平計閃爍，輸出繼電器運行ON | |
| 質量 | 約120g | |
| 分類 | 線性輸出型 | ||||
|---|---|---|---|---|---|
| D7F-C03 | |||||
| 電源電壓范圍 | DC12～24V±10% (DC10.8～26.4V) | ||||
| 消耗電流 | 100mA以下 | ||||
| 使用環境 溫度范圍 |
-10～+55℃(無結冰、結露) | ||||
| 使用環境 濕度范圍 |
25～85%RH(無結冰、結露) | ||||
| 保存溫度 | -25～+65℃(無結冰、結露) | ||||
| 振動(耐久) | 10～150Hz、單振幅0.35mm 或50m/s2 | ||||
| 沖擊(耐久) | 150m/s2 | ||||
| 可連接振動 傳感器 |
D7F-S03-05 | ||||
| 輸出 | DC模擬量 | 輸出范圍 | 4～20mA | ||
| 容許負載電阻 | 300Ω以下 | ||||
| 晶體管 | 輸出形態 | NPN集電極開路 | |||
| 殘留電壓 | 1.5V以下 | ||||
| 漏電流 | 0.1mA以下 | ||||
| 負載電壓 | DC26.4V以上 | ||||
| ***大漏電流 | 100mA以下 | ||||
| ***小輸出時間 | 50ms以上 | ||||
| AC監控器*1 | ACC時 (參考值) |
×1量程5.1mV/ (m/s2)(TYP) ×5量程25.5mV/ (m/s2)(TYP) ×10量程51mV/ (m/s2)(TYP) |
|||
| VEL時 (參考值) |
×1量程25.4mV/ (mm/s)(TYP) ×5量程127mV/ (mm/s)(TYP) ×10量程254mV/ (mm/s)(TYP) |
||||
| 阻抗 | 10kΩ | ||||
| 振動水平顯示 | 10段水平計 | ||||
| 附加功能 | 傳感器電纜斷線時ALM顯示亮燈 | ||||
| 質量 | 約120g | ||||
| ACC (加速)側 | VEL (速度)側 | ||||
| 范圍 (rms) |
×1 | 0～98m/s2 | 0～20mm/s | ||
| ×5 | 0～19.6m/s2 | 0～4mm/s | |||
| ×10 | 0～9.8m/s2 | 0～2mm/s | |||
| 范圍 | 20～2,000Hz | 10～1,000Hz | |||
| 線性 | ±5%FS (at 100Hz) *2 | ||||
| 增益誤差 | ±5%FS (at 100Hz) *2 | ||||
| 零點補償 | 4±0.2mA (at 20℃) *2 | ||||
*1. 將AC監控器的輸出波形用作簡易波形確認。
干擾等級約為15mV。
繼電器輸出電壓如下圖所示。
*2. 控制器單體中的性能
