雷達測量

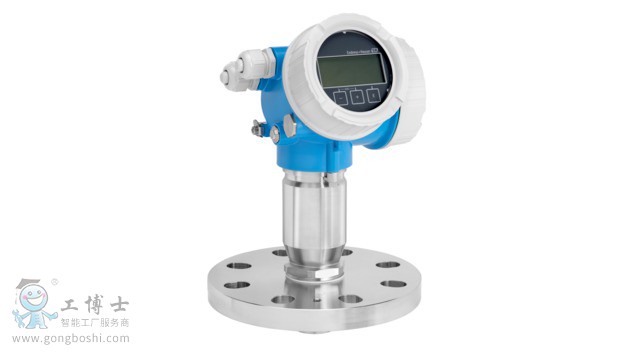

Micropilot FMR60
標準傳感器采用80 GHz技術,滿足液位測量的*高要求
產品概述:
Micropilot FMR60是首臺設計符合IEC 61508國際功能安全標準的80 GHz雷達。非接觸式雷達采用水滴式天線、改進型算法和小波束角,具有*高可靠性?梢赃M(jìn)行液體、漿料和污泥的非接觸式連續液位測量。測量結果不受介質變化、溫度波動、氣相層或蒸汽的影響。此外,它還配備了Heartbeat Technology (心跳技術)智能傳感器功能。
優勢:
硬件和軟件設計符合IEC 61508標準,在冗余結構系統中可以實現*高安全性SIL3
Heartbeat Technology (心跳技術)確保設備在其整個生命周期內經濟、安全運行
HistoROM數據管理理念實現快速簡便的調試、維護和診斷
80 GHz雷達能夠更加便捷地集成至過程中,降低了設計工作量
創新的水滴式天線采用PTFE材質,具有*高系統適用性
世界上*簡單針對SIL的proof test理念以及WHG,節省了時間和成本
應用領域:
80 GHz水滴式天線可以在自由空間中測量,*大量程為50 m,具有高度集中的波束角,適用于在容器內有多個干擾物的應用。
規格特征:
測量原理 |
雷達物位儀 |
特點/應用 |
適用液體、漿料和污泥的基本物位測量;
不受介質變化、溫度波動、氣穴或蒸汽的影響;
適用障礙物較多的應用場合。
|
特點 |
Heartbeat Technology(心跳技術)
SIL 2/3,符合IEC 61508標準
多路回波技術確保安全性和可靠性
HistoROM
RFID TAG位號簡單識別儀表
小波束角 |
電源/通信 |
兩線制(HART) |
頻率 |
W波段(約80GHz) |
測量精度 |
+/- 1 mm (0.04 in) |
環境溫度 |
-40…+80 °C
(-40…+176 °F) |
過程溫度 |
-40…+130 °C
(-40…+266 °F) |
過程壓力(絕壓)/*大過壓限定值 |
真空...16 bar
(真空...232 psi) |
主要接液部件 |
PTFE天線
PP或316L材質的過程連接 |
過程連接 |
螺紋:
G1-1/2"、MNPT1-1/2";
法蘭:
UNI DN80…DN150 (3"…6") |
*大測量距離 |
50 m (164 ft) |
通信 |
4…20 mA HART
附加開關量 |
證書和認證 |
ATEX、IEC Ex |
安全認證 |
SIL 2、SIL 3 |
設計認證 |
EN 10204-3.1 |
選項 |
顯示單元
用戶自定義參數
氣密饋通
免PWIS |
應用限制 |
過程溫度超過130°C (266°F) -> FMR62
強腐蝕性介質-> FMR62
嚴重?cái)_動和泡沫、導波管和旁通管-> FMR5x、FMP5x
|
