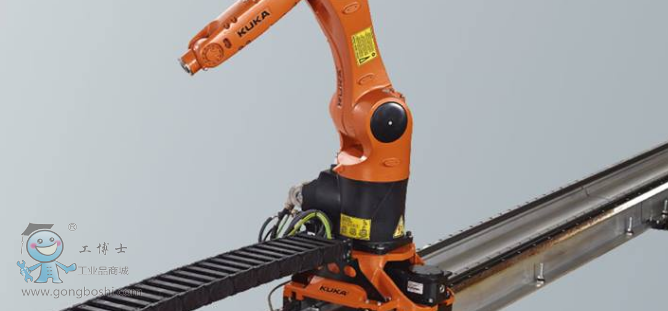

KUKA 線性滑軌 KL 100 是一個安裝在地板、天花板或墻壁上的獨立單軸線性滑軌。它作為機器人的附加軸運行。由此，控制就由相應的機器人控制器負責執行。



主要特點



用于 KR AGILUS 系列的機器人



適用于 KR AGILUS 系列的所有機器人



一條線性軸上*多可以配置 4 臺機器人，安裝在不同的機器人基本位置上



機器人可以使用 8 個不同的基本位置，針對與應用程序相關的附加裝備，可以隨帶一個附加的無動力滑臺。



鏡像結構



執行鏡像運動程序。



FEM 優化



根據 FEM 研究配置抗扭曲特性，因而也可以用于精確的軌跡應用。



集成式控制系統



線形單元的控制系統以數學耦合軸的形式集成在機器人控制系統中，因此不再需要其他的控制系統。



地板安裝型號的內置拖鏈



拖鏈可以非常緊湊地進行內置安裝，具有長達 5500 mm 的額定行程。



適用此應用領域



搬運與裝卸、其它操作、塑料加工設備、置入，裝夾、其它應用、成型加工機床、金屬切削機床、操作其它機床、測量、檢測或檢驗

其他數據與規格
負荷	100 kg
軸數	1
重復精確度	+/- 0,02 mm
安裝位置	地板,  天花板, 墻壁
速度	2,5 m/s
防護等級	IP 65
