橫河測試測量實時測量與諧波分析大量信號，加快開發與故障查找速度。波形記錄儀DL850E可以捕捉與分析瞬態事件，顯示長達200天的趨勢波形。通過插拔模塊，可以靈活組合電信號與物理信號（傳感器信號，如CAN、LIN和串行總線）的測量，還能實現實時功率分析運算的觸發。

DL850E具備以下主要功能:

• 功能強大的便攜式數采記錄儀
• 可測量與諧波分析機電系統的動態行為
• 靈活的模塊化輸入(電壓、電流、傳感器信號和CAN/LIN總線)
• 功率運算的趨勢與觸發(選件)

各種獨特的采集功能可輕松捕捉目標事件

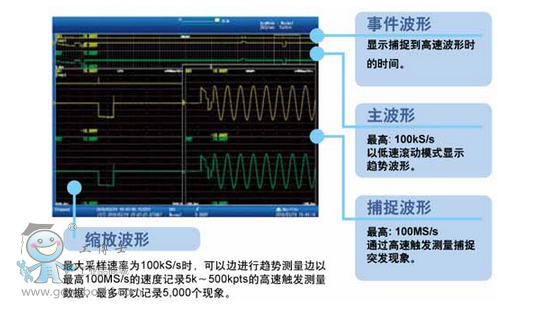

通過“雙捕獲”功能捕捉長時間記錄中的高速瞬態現象

進行耐久性測試時，為能把握長時間的趨勢數據，通常采用低采樣率收集趨勢數據。但突發的高速瞬時現象就需要采用高采樣率捕捉。

通過“雙捕獲”功能，可以采用兩個不同的采樣率滿足數據捕獲要求。

實例: 部件耐久性測試
汽車等交通運輸設備的部件對可靠性的要求很高。在不同溫度環境下執行連接器的振動試驗時，雙捕獲功能將發揮作用。

通過“歷史存儲”功能回放過去的波形，不會遺漏異常波形。

執行高速重復測量時，看到異�，F(xiàn)象后即使按停止鍵屏幕上也不會再顯示該波形。

通過歷史功能，可以對大容量存儲空間進行分割并自動保存多達5,000屏歷史波形，并可以隨時回放這些波形。

搜索歷史波形
要提取特定的異常波形記錄儀時，可以通過設置條件對歷史波形進行搜索。可以在屏幕上畫出四邊形區域，并根據波形是否通過該區域?qū)Σㄐ芜M(jìn)行提取。另外，也可以基于振幅或RMS等參數提取數據。

縮短故障查找或瞬態功率分析儀的時間

簡單觸發 & 增強觸發
在多個通道上設置單獨觸發，既可以為特定瞬態事件的原因調查 提供強有力支持，也可以幫助分析該事件對應用中其他部件的影響。

波形窗口觸發
用于監視交流供電的理想觸發�？奢p松捕捉電壓下陷、干擾脈沖、相移或停電等現象。

動作觸發
示波記錄儀無需看管便可自動保存波形記錄儀文件或發送郵件通知觸發事件。

• 發出提示音
• 打印屏幕快照
• 保存波形數據
• 保存屏幕快照
• 向指定地址發送郵件

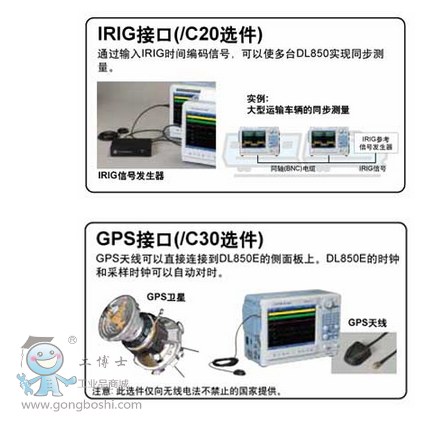

多臺同步精確測量

多臺錄波儀可實現內部時鐘同步(日期與時間)。這樣，位于不同風場的示波記錄儀，就可同時監視和查找電網故障等。

特殊功能

強大的數據處理與運算

實時噪聲抑制處理和功率運算 - /G3 選件 -

DL850E擁有運算專用數字信號處理器(DSP：digital signal processor)，采集波形時可以實時執行通道間運算。通道間運算功能十分強大，可以按通道分別設置濾波運算。除FIR、IIR、高斯函數、移動平均數字濾波外，還可以選擇帶系數的四則運算、積分和微分、高階函數運算等35個獨特功能。

實時監視功率和諧波參數的趨勢波形 - /G5 選件 -

*多可以分析125種參數�？梢栽贒L850E的屏幕上實時顯示這些運算結果的趨勢波形，也可以以*大100kS/s的數據更新率顯示原始信號波形與被分析參數(波形)的趨勢波形。

此外，還可以顯示每次諧波的趨勢波形、柱狀圖和矢量圖。

通過豐富的函數功能可直接顯示想要的波形 - 用戶自定義運算(/G2選件) -

DL850E標配四則運算、時移、FFT等運算功能，可以顯示消除偏置或去延遲后的波形。此外，還增加了用戶自定義運算功能(/G2選件)，可以將微積分、數字濾波等多種函數進行組合并執行運算。
