特點：0.4kV三相負載不對稱、帶RS-485通訊、液晶顯示、無功分共補

1、概述

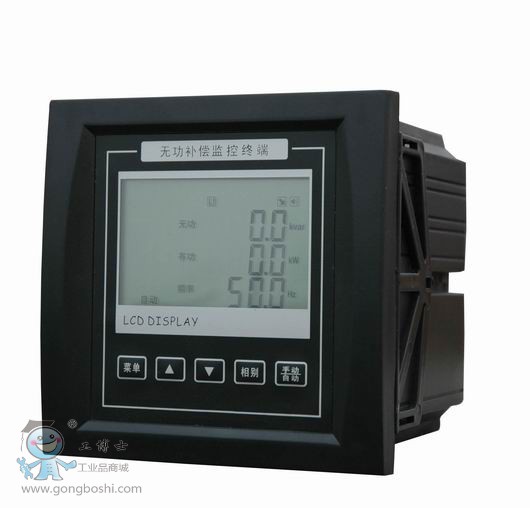

    DWB-2系列無功功率自動補償控制器，以微控制器為核心，采用數碼管顯示或液晶顯示的方式，廣泛適用于交流50Hz、0.4KV低壓配電系統的無功補償控制，DWB-2N/NL/T適用于三相對稱電網的三相同時補償，DWB-2F適用于三相不對稱負載電網的分相補償。DWB-2N/NL/T控制器取樣單相電壓電流，DWB-2F可取樣三相電壓、電流，除對供電系統的無功功率進行連續監測、自動跟蹤補償外，還可實時查看電網各相功率因數、電壓、電流、無功功率等實時參數，用戶可自行設置功率因數、變比、過壓、投切延時、門限系數及電容容量等預置參數且掉電不丟失，徹底避免了掉電丟失參數所帶來的麻煩。

2、選型

3、產品特點

(1)、全數字化設計，交流采樣，人機界面采用LED或大屏幕LCD中文液晶顯示器。

(2)、秉承以人為本的設計理念，模塊化組裝，外觀流線設計。

(3)、具有手動補償/自動補償兩種工作方式。

(4)、取樣物理量為無功功率，具有諧波測量及保護功能。

(5)、可實時顯示電網功率因數、電壓、電流、電壓總諧波畸變率的平均值及電容投切狀態等信息。(僅限D(zhuǎn)WB-2N、DWB-2NL) 可實時顯示L1、L2、L3各相功率因數、電壓、電流、有功功率、無功功率、電壓總諧波畸變率、電流總諧波畸變率、頻率、電容輸出顯示及投切狀態報警等信息。(僅限D(zhuǎn)WB-2T、DWB-2F)

(6)、設置參數中文提示，數字輸入。(僅限D(zhuǎn)WB-2T、DWB-2F)

(7)、電容器投切控制程序支持等容/編碼（1：2、  1：2：3、 1：2：4：8…）及模糊控制投切方式。(僅限D(zhuǎn)WB-2T、DWB-2F)

(8)、控制器具有RS-485，MODBUS標準現場總線通訊接口，方便接入智能開關柜系統。(僅限D(zhuǎn)WB-2T、DWB-2F)

(9)、選配定制的工廠配電監測系統管理軟件，裝入用戶計算機系統，與控制器通訊口連接，即可在計算機顯示器觀察現場實時數據及用戶系統的歷史負荷曲線和報表，為用戶節能降耗提供快捷方便的現場數據。(僅限D(zhuǎn)WB-2T、DWB-2F)

(10)、電容器控制方案支持三相補償、分相補償、綜合補償方案，可通過菜單操作進行設置控制方案。(僅限D(zhuǎn)WB-2F)
