DSA8300 數字采樣示波器

為挑戰性的高速檢定測試提供*優秀的信號保真度

DSA8300 系列提供了行業領先的小于 100 fs 的本底抖動，可以實現異常準確的器件檢定，全面支持光通信標準、時域反射計和 S 參數。DSA8300 數字采樣示波器為 155Mb/s - 100G 的數據通信提供了完整的高速物理層測試平臺。

型號屬于 DSA8300 數字采樣示波器系列：

型號	模擬帶寬	采樣率	記錄長度	模擬通道	報價	配置和報價
DSA8300	DC - 80 GHz	*大 300 kS/s	50 點 - 16,000 點（IConnect® 為 1M 點，80SJNB 為 10M 點）	取決于使用的采樣模塊，*多8條通道	US $ 34,300	來電咨詢

概述

功能	優勢
電模塊信號測量準確度：超低系統抖動（典型 <100 fs） > 70GHz	<100 fs 本底抖動允許對高位速率（40 和 100 (4´25) Gb/s）設備進行檢定，典型 <5% 的信號單位間隔由測試儀器所使用。70 GHz 帶寬允許對高位速率信號進行完整檢定（數據速率 28 Gb/秒的 5 階諧波和數據速率 >45 Gb/秒的 3 階諧波）。
所有帶寬上系統噪聲業內低： 600 µV 大（450 µV 典型）@ 60 GHz 380 µV *大（280 µV 典型）@ 30 GHz	*大程度降低儀器在采集高位速率、低幅度信號時的噪聲量，避免可能帶來附加抖動和眼圖閉合的其他噪聲。
單臺主機內*多 6 個通道同時采集 <100 fs 抖動。	多個差分通道的高保真采集可進行通道間損傷測試，提高多個高速串行通道系統的測試吞吐量。
光模塊支持從 155 Mb/s 到 100 Gb/s (4x25) 以太網所有標準速率的光一致性測試。	為單模和多模光標準提供經濟實惠、功能多樣的光測試系統，從 155 Mb/s (OC3/STM1) 到 40 Gb/s（SONET/SDH 和 40GBase 以太網）和 100 Gb/s 以太網（100GBase-SR4、-LR4 和 ER4），波長 850、1310 和 1550nm。
優異的采集吞吐量，采樣率*高 300 kS/s。	通過優異的系統吞吐量，可將制造或設備檢定測試時間縮短 4 倍。
能夠?qū)⒉蓸悠鞣诺奖粶y設備 (DUT) 的附近。	遠程采樣頭*大程度降低因 DUT 至儀器之間的電纜和夾具造成的信號劣化，簡化測試系統的反嵌。
獨立的已校準通道相差校正。	雙通道模塊中具有集成的已校準通道相差校正，消除時滯，增強多通道測量的信號保真度。

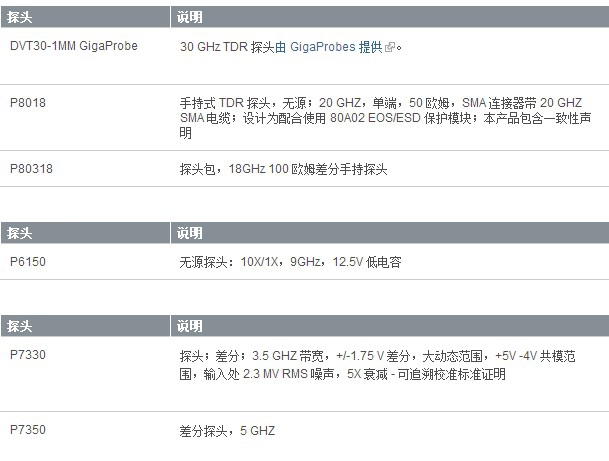

探頭和附件

$L2Q1ML3C_6SQ{P8`{G137~K$

示波器的選型

高級信號分析示波器

更容易解決您的*困難挑戰

	底價范圍	帶寬	數字通道	采樣率	記錄長度	DC 垂直增益精度	自動化測量
70000SX 系列	US $ 208,000 - US $ 548,000	23 GHz - 70 GHz	-	50 GS/s - 200 GS/s	62.5M 點 - 1G 點	±2%	53
70000 系列	US $ 45,700 - US $ 351,000	4 GHz - 33 GHz	16（可選）	25 GS/s - 100 GS/s	31.25M 點 - 1G 點	±2%	53
7000 系列	US $ 21,400 - US $ 46,200	500 MHz - 3.5 GHz	-	5 GS/s - 40 GS/s	25M 點 - 500M 點	±1%	53

采樣示波器

全面支持電氣和光學通信標準

		底價范圍	帶寬	模擬通道范圍
DSA8300		US $ 34,300 - US $ 34,300	DC - 80 GHz	取決于使用的采樣模塊，*多 8 個通道

混合信號示波器和混合域示波器

用于混合信號調試和設計驗證的*先進工具

	底價范圍	帶寬	數字通道	頻譜分析儀通道	函數輸出發生器	采樣率	記錄長度	應用模塊個數	自動化測量
MSO/DPO5000	US $ 14,000 - US $ 28,300	350 MHz - 2 GHz	16（選配）			5 GS/s - 10 GS/s	25M 點 - 125M 點	>25	53
MSO/DPO4000	US $ 8,240 - US $ 24,900	100 MHz - 1 GHz	16（選配）	-		2.5 GS/s - 5 GS/s	5M 點 - 20M 點	11	42
MSO/DPO2000	US $ 1,240 - US $ 4,040	70 MHz - 200 MHz	16（選配）	-		1 GS/s	1 M 點	3	29
MDO4000C	US $ 8,400 - US $ 20,000	200 MHz - 1 GHz	16（選配）	9 kHz - 3 GHz（選配），9 kHz - 6 GHz（選配）	1（選配）	2.5 GS/s - 5 GS/s	20 M 點	12	45
MDO4000	US $ 10,900 - US $ 29,200	100 MHz - 1 GHz	16	9 kHz - 6 GHz 頻率范圍		2.5 GS/s - 5 GS/s	20 M 點	12	45
MDO3000	US $ 3,980 - US $ 16,500	100 MHz - 1 GHz	16（選配）	9 kHz - 3 GHz 頻率范圍	1（選配）	2.5 GS/s - 5 GS/s	10 M 點	9	45

基礎示波器

性能滿足需要，價格合理實惠

	底價范圍	帶寬	模擬通道范圍	自動化測量	記錄長度	采樣率
TBS1000B-EDU	US $ 437 - US $ 1,470	50 MHz - 200 MHz	2	34	2.5k 點	1 GS/s - 2 GS/s
TBS1000B	US $ 378 - US $ 1,550	30 MHz - 200 MHz	2	34	2.5k 點	500 MS/s - 2 GS/s
TBS1000	US $ 865 - US $ 1,560	60 MHz - 150 MHz	4	16	2.5k 點	1 GS/s
