用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。可以降低電機噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。
產品特點:
電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了高性能的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用高性能的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。
產品參數:
1、額定工作電壓：380V/690V/1140V 50Hz/60Hz
2、額定工作電流：5A至1600A
3、工作環境溫度：40℃
4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)
5、絕緣電阻：1000VDC絕緣阻值≥100MΩ
6、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）
7、防護等級：IP00
8、絕緣等級：F級以上
9、產品執行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011

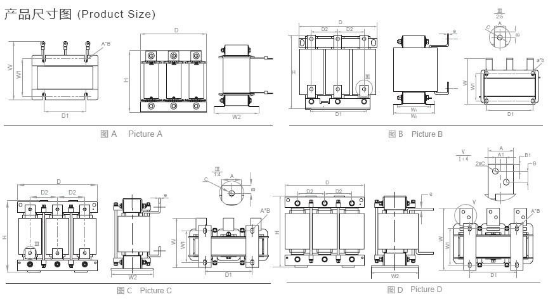

產品尺寸圖:

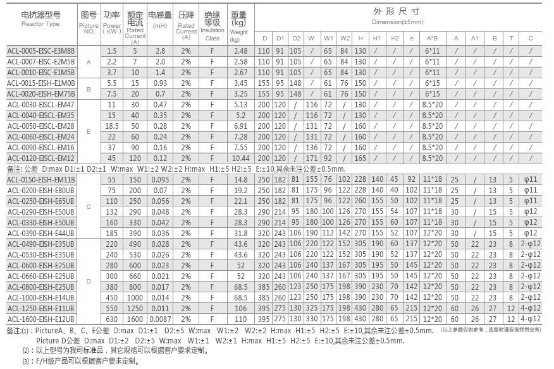

380V輸入交流電抗器(2%壓降)選型表
產品尺寸圖：

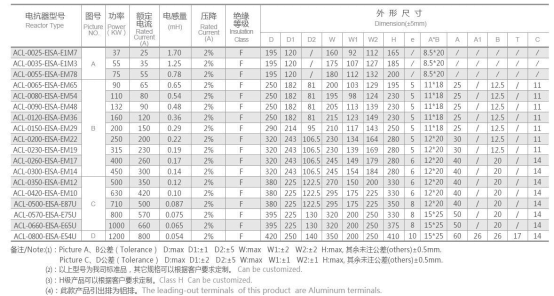

690V輸入交流電抗器(2%壓降)選型表
產品尺寸圖：

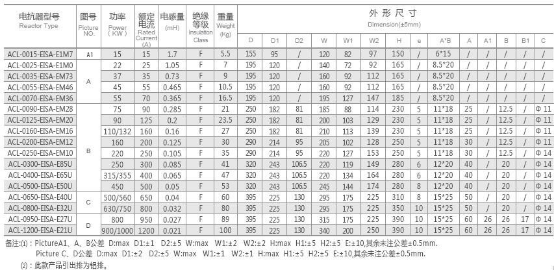

1140V輸入交流電抗器（2%壓降）選型表
|
主推型號
|
功率 KW
|
電流
|
電感
|
|
ACL-0005-EISC-E2M8C
|
1.5
|
5
|
2.800
|
|
ACL-0007-EISC-E2M0C
|
2.2
|
7
|
2.000
|
|
ACL-0010-EISC-E1M4C
|
3.7
|
10
|
1.400
|
|
ACL-0015-EISC-EM93C
|
5.5
|
15
|
0.930
|
|
ACL-0020-EISC-EM70C
|
7.5
|
20
|
0.700
|
|
ACL-0030-EISCL-EM47C
|
11.0
|
30
|
0.470
|
|
ACL-0040-EISCL-EM35C
|
15.0
|
40
|
0.350
|
|
ACL-0050-EISCL-EM28C
|
18.5
|
50
|
0.280
|
|
ACL-0060-EISCL-EM24C
|
22.0
|
60
|
0.240
|
|
ACL-0090-EISCL-EM16C
|
37.0
|
90
|
0.160
|
|
ACL-0120-EISCL-EM12C
|
45.0
|
120
|
0.120
|
|
ACL-0150-EISH-E95UC
|
55.0
|
150
|
0.095
|
|
ACL-0200-EISH-E70UC
|
75.0
|
200
|
0.070
|
|
ACL-0250-EISH-E56UC
|
110.0
|
250
|
0.056
|
|
ACL-0290-EISH-E48UC
|
132.0
|
290
|
0.048
|
|
ACL-0330-EISH-E42UC
|
160.0
|
330
|
0.042
|
|
ACL-0390-EISH-E36UC
|
185.0
|
390
|
0.036
|
|
ACL-0490-EISH-E28UC
|
220.0
|
490
|
0.028
|
|
ACL-0530-EISH-E26UC
|
240.0
|
530
|
0.026
|
|
ACL-0600-EISH-E23UC
|
280.0
|
600
|
0.023
|
|
ACL-0660-EISH-E21UC
|
300.0
|
660
|
0.021
|
|
ACL-0800-EISH-E17UC
|
380.0
|
800
|
0.017
|
|
ACL-1000-EISH-E14UC
|
450.0
|
1000
|
0.014
|
|
ACL-1250-EISH-E11UC
|
550.0
|
1250
|
0.011
|
