SW1 和SW2 配置過程如下：

1).在SW1 和SW2 中設置版本支持為MSTP

2).在SW1 和SW2 中，進入“Spanning Tree—Configure MST Region

Identifier”進行如下配置：

Name=MSTPRegion1

Revision Level=1

1).在SW1 中“Configure Bridge RSTP Parameters”設置RSTP 橋優先級為“0”。這樣可以設置CIST 的根橋?yàn)镾W1。

2).在SW1 和SW2 中，進入“Virtual LANs—Configure Static VLANs”將vlan 映射到MSTI：

      VID=1，MSTI=0

      VID=2，MSTI=1

      VID=3，MSTI=2

3).在“Configure Port MSTI Parameters”中設置MSTI 的端口優先級，設置SW1 端口1 在Instance 1 的優先級為“0”,設置SW2 端口2 在Instance 2的優先級為“0”。

4).在“Configure Bridge MSTI Parameters”中設置SW1 在Instance 1 的優先級為0，設置SW2 在Instance 2 的優先級為0。

配置完成后，Region1 中會有MSTI1 和MSTI2，如圖2-2 和圖2-3 所示。SW1

是MSTI1 的根橋，SW2 是MSTI2 的根橋。

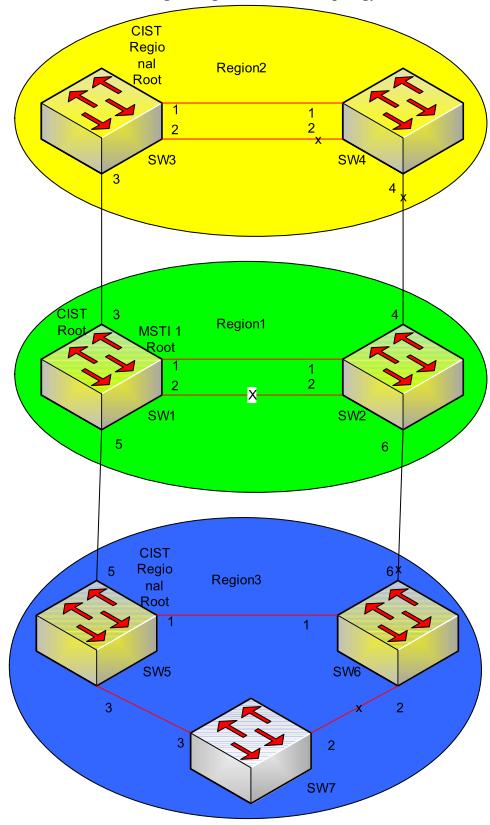

上圖是Region 1 中MSTI 1 的拓?fù)浣Y(jié)構，SW1 是根橋，SW1 端口2 到SW2 端

口2 的連線被阻斷。

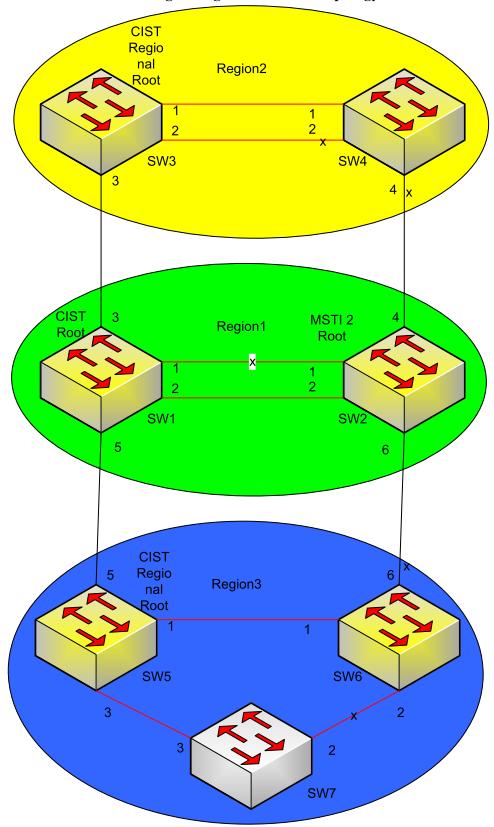

上圖是Region 1 中MSTI2 的拓?fù)浣Y(jié)構，SW2 是根橋，SW1 端口1 到SW2 端

口1 的連線被阻斷。

SW3 和SW4 配置過程如下：

1).設置SW3 和SW4 支持的版本為MSTP

2).在SW3 和SW4 中，進入“Spanning Tree—Configure MST Region

Identifier”進行如下設置：

Name = MSTPRegion2

Revision Level = 2

3).在SW3 和SW4 中進入“Virtual LANs—Configure Static VLANs”將vlan

和MSTI 進行如下映射：

VID=1, MSTI=0

VID=3, MSTI=1

VID=4, MSTI=2

4).在“Configure Port MSTI Parameters”中設置MSTI 的端口優先級，設置

SW3 端口1 在Instance 1 的優先級為“0”,設置SW4 端口2 在Instance 2

的優先級為“0”。

5).在“Configure Bridge MSTI Parameters”中，設置SW3 在Instance 1 中

的橋優先級為0，設置SW4 在Instance 2 中的橋優先級為0。

6).配置完成后，Region2 中會有MSTI1 和MSTI2，如圖2-4 和圖2-5 所示。

SW3 是MSTI1 的根橋，SW4 是MSTI2 的根橋。
