施耐德-ATV71變頻器出廠設置

ATV 71 的出廠設置用于最常見的工作條件：

  • 宏配置：起動 / 停車

  • 電機頻率： 50 Hz

  • 帶有異步電機和無傳感器磁通矢量控制的恒轉矩應用

  • 斜坡減速時的正常停車模式

  • 出現故障時的停車模式：自由停車

  • 線性，加速與減速斜坡：3 秒

  • 低速：0 Hz

  • 高速：50 Hz

  • 電機熱電流 = 變頻器額定電流

  • 靜止注入制動電流 = 0.7 x 變頻器額定電流， 持續 0.5 秒

  • 出現故障后不自動起動

  • 開關頻率為 2.5 kHz 或 4 kHz，由變頻器額定值決定

  • 邏輯輸入：

    - LI1：正向； LI2：正向 (2 個運行方向 ), 轉換時 2 線控制

    - LI3， LI4， LI5， LI6： 未激活 ( 未被賦值 )

  • 模擬輸入：

    - AI1： 速度給定值 0 +10 V

    - AI2： 0-20 mA，未激活 ( 未被賦值 )

  • 繼電器 R1： 出現故障 ( 或變頻器斷電 ) 時觸點打開

  • 繼電器 R2：未激活 ( 未被賦值 )

  • 模擬輸出 AO1：0-20 mA，未激活 ( 未被賦值 )

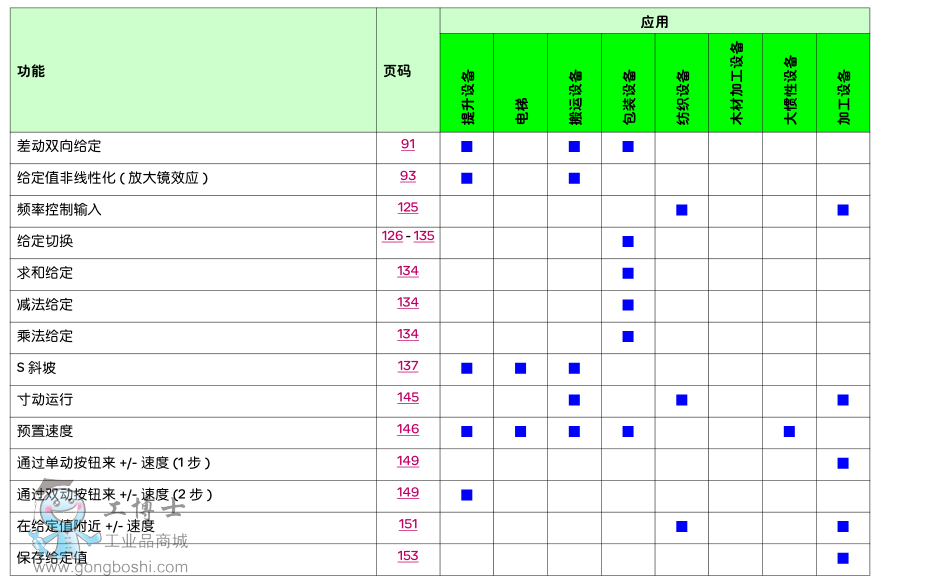

速度給定功能：
