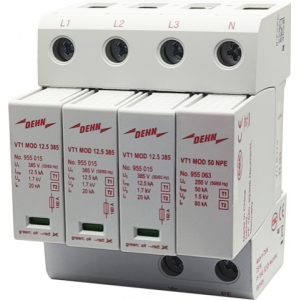

DEHN VT1 M 12.5 TT 385 (955 425)浪涌保護器
■ 設計緊湊,與放電容量和尺寸***兼容。
■ 采用大通流量氧化鋅壓敏電阻/間隙,放電能力高,Iimp 可達 12.5 kA
■ “動態熱脫扣”SPD 監控裝置,可靠性高
圖片僅供參考
原理電路圖 VT1 M 12.5 TT 385
尺寸圖 VT1 M 12.5 TT 385
模塊化 復合雷電流電涌保護器 用于 TT 和 TN-S 系統(“1+3”電路)。
型號
貨號
955 425
SPD依據 GB 18802.1-2011 / IEC 61643-11
1級+2級 / I級+II級
標稱交流電壓 (UN)
230 / 400 V (50 / 60 Hz)
交流***大持續工作電壓 [L-N] (UC)
385 V (50 / 60 Hz)
交流***大持續工作電壓 [N-PE] (UC)
255 V (50 / 60 Hz)
標稱放電電流 (8/20 μs) [L-N] (In)
20 kA
標稱放電電流 (8/20 μs) [N-PE] (In)
80 kA
***大放電電流 (8/20 µs) [L-N] (Imax)
40 kA
***大放電電流 (8/20 µs) [N-PE] (Imax)
120 kA
雷電沖擊電流 (10/350 μs) [L-N] (Iimp)
12.5 kA
雷電沖擊電流 (10/350 μs) [N-PE] (Iimp)
50 kA
比能量 [L-N] (W/R)
39.06 kJ/ohms
比能量 [N-PE] (W/R)
625 kJ/ohms
電壓保護水平 [L-N] (UP)
≤ 1.7 kV
電壓保護水平 [N-PE] (UP)
≤ 1.5 kV
響應時間 (tA)
≤ 100 ns
***大后備熔絲
160 A gG
***大后備熔絲時短路耐受能力 (ISCCR)
25 kArms
暫態過電壓 (TOV) (UT) - 特性
335 V / 5 sec 耐受
暫態過電壓 (TOV) (UT) - 特性
440 V / 120 min 耐受
工作溫度范圍 (TU)
-40 °C ... +80 °C
工作狀態/故障指示
綠 / 紅
端口數
1
接線截面積 (***小)
1.5 mm2 單股線/軟線
接線截面積 (***大)
35 mm2 多股線/25 mm2 軟線
安裝方式
35 mm DIN 軌,依據EN 60715
外殼材質
灰色熱塑性材料, UL 94 V-0
安裝地點
室內
防護等級
IP 20
尺寸
4 模數,DIN 43880
認證
CQC
重量
586 g
全球貿易項目代碼
6942299504712
