BSP M2 BD 12 (926 242)
■ 用于防雷分區0B – 2及后續分區

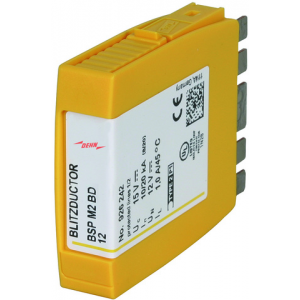

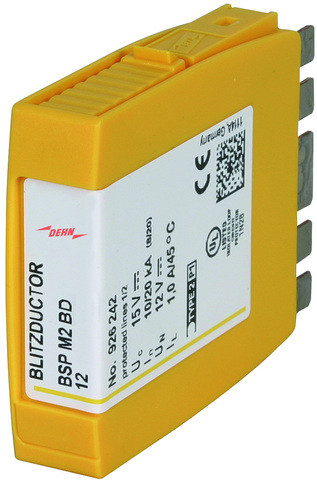

圖片僅供參考
BSP M2 BD 12 基本線路圖
BSP M2 BD 12 尺寸圖
電涌保護模塊，節省空間，用于電氣隔離的平衡接口的1對線保護。
型號
BSP M2 BD 12
貨號
926 242
SPD分類
Q
標稱電壓 (UN)
12 V
直流***大持續工作電壓 (UC)
15 V
交流***大持續工作電壓 (UC)
10.6 V
標稱電流 (45 °C) (IL)
1.0 A
D1 每線雷電沖擊電流 (10/350 µs) (Iimp)
1 kA
C2 總標稱放電電流 (8/20 μs) (In)
20 kA
C2 每線標稱放電電流 (8/20 μs) (In)
10 kA
電壓保護水平 In C2 (線-線) (UP)
≤ 27 V
電壓保護水平 In C2 (線-PG) (UP)
≤ 600 V
電壓保護水平 1 kV/μs C3 (線-線) (UP)
≤ 19 V
電壓保護水平 1 kV/μs C3 (線-PG) (UP)
≤ 550 V
每線串聯阻抗
1.0 ohms
截止頻率 (線-線) (fG)
2.8 MHz
電容 (線-線) (C)
≤ 2.0 nF
電容 (線-PG) (C)
≤ 16 pF
工作溫度范圍 (TU)
-40 °C ... +80 °C
防護等級 (SPD模塊插入后)
IP 20
安裝方式
底座 BXT BAS / BSP BAS 2
接地方式
底座 BXT BAS / BSP BAS 2
外殼材質
聚酰胺 PA 6.6
顏色
黃色
測試標準
IEC 61643-21
認證
UL 497B, CSA, SIL
SIL 類別
SIL3 *)
重量
21 g
海關HS編碼
853630
全球貿易項目代碼
40133641270
