產品描述

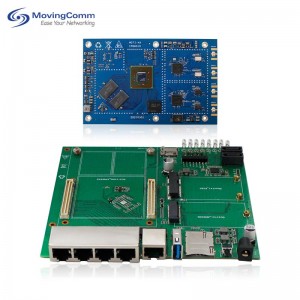

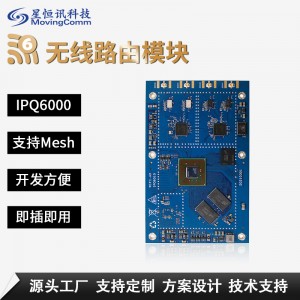

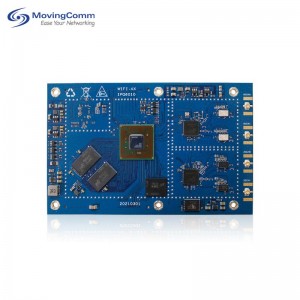

ComIoT 60 模塊是深圳星恒訊科技有限公司研發生產的一款完整的小型模組。 它支持802.11 a/b/g/n/ac/ax的協議，可以提供wifi6多種場景解決方案。它針對低功耗、低成本、高度集成的WIFI6 AP和路由設備進行了優化，只需要進行簡單的外部接口設計即可直接使用。該模塊基于單芯片 IPQ6000進行設計，CPU是四核 ARM Cortex-A7架構，主頻高達710MHz。WIFI支持雙頻 802.11a/b/g/n/ac/ax 2x2 MIMO，***大帶寬可高達 1800 Mbps。模塊同時支持AP模式和客戶端模式，包含**業務應用軟件，減少客戶的研究和設計工作。
功能特點
l 使用高通IPQ6000（IPQ6010)方案
l 2.4GHz支持WiFi6，***大速率可達600Mbps
l 5.8GHz 支持WiFi6，***大速率可達1200Mbps
l 支持 Dynamic Frequency Selection (DFS)
l 內存采用DDR3 4 GB
l 支持***大256 Mb SPI NOR Flash
l 支持?jǐn)U展256MB NAND Flash
l 網口可支持1Gbps/2.5Gbps（可選）
l 支持PCIe v3.0
l 支持USB 2.0/3.0 & MicroSD support
l 支持串口及多路GPIO
產品規格
|
主芯片
|
IPQ6000
|
|
射頻頻率
|
2.40~2.4835GHz & 5.725~5.850GHz
|
|
WiFi協議
|
802.11a/b/g/n/ac/ax(2X2)
|
|
封裝方式
|
100Pin 連接器 * 2
|
|
主要接口
|
Ethernet*5, UART*1, USB*1，PCIE*1,
|
|
PCB
|
4層
|
|
尺寸/重量(克)
|
110*70*8 / 34
|
|
天線
|
標準ipex
|
|
工作溫度
|
-20°C to +70°C
|
|
存儲溫度
|
-40°C to +90°C
|
|
濕度
|
5% ~ 95%
|
|
靜電防護
|
Human Body Model: -2000V ~ +2000V
|
|
靜電防護
|
Machine Mode: -200V ~ +200V
|
|
工作電壓
|
12V +/-10%
|
|
平均功耗
|
4.5W
|
|
散熱尺寸（建議）
|
80 x 56 x 6 注意：由于wifi6的芯片發熱較大，為了不影響性能，需要控制模塊溫度≤70℃
|
|
GPIO輸出電壓
|
1.8 V & 3.3V +/-10%
|
