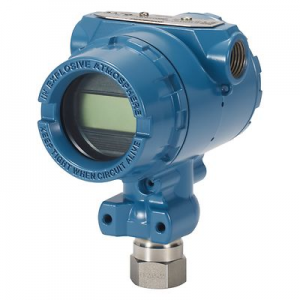

使用羅斯蒙特 2088 表壓和絕壓變送器，您可以通過快速和易于安裝的解決方案按時完成作業。該變送器具有現場操作顯示界面 (LOI)，提供了易于使用的菜單和內置的組態按鈕，無需工具即可現場調試設備。該壓力變送器還配有閥組和遠程密封件。




工作原理

表壓變送器：以大氣壓為參考壓力，過程壓力作用在傳感器膜片上，使膜片產生微小變形，給傳感器內的惠斯登電橋施加應力，導致電橋產生應變電阻變化，電阻變化被測量并轉換為數字信號，經微處理器處理、電子線路板修正和線性化等操作后，輸出模擬信號或帶有 HART 通訊功能的信號。

絕壓變送器：以密封的真空參考源為參考壓力，其余工作過程與表壓變送器類似，即過程壓力使傳感器膜片變形，引發惠斯登電橋電阻變化，***終轉換為相應的輸出信號。

產品特點

操作便捷：具有現場操作顯示界面（LOI），有直觀菜單和內置組態按鈕，可現場調試，無需復雜工具。

通訊靈活：支持 4-20mA HART、1-5Vdc HART 低功率等通訊協議，能與多種控制系統通訊，實現數據實時傳輸和遠程監控。

性能可靠：雙室結構外殼使電子線路與外界隔離，防止環境因素損壞；過程密封設計確保即使傳感器損壞，變送器也能安全工作。

測量范圍廣：表壓測量范圍高達 4000psig（275.8bar），絕壓測量范圍高達 4000psia（275.8bar），量程比達 50:1。

材質優良：過程接液材料為 316L SST、合金 C-276，可適應不同腐蝕性介質等工況。

技術參數

參考精度：±0.2% 或 0.5% 校驗量程，包括線性、遲滯性和重復性影響。

環境溫度影響：在 - 40 至 85℃時，總體影響為 ±(0.3% URL+0.3% 校驗量程)/56℃。

過壓極限：2 倍 FS（<3.5MPa）；2.5 倍 FS（≥3.5MPa）。

過程溫度極限：硅油傳感器為 - 40 至 120℃。

貯存溫度極限：不帶液晶表頭為 - 46 至 110℃，帶液晶表頭為 - 40 至 70℃。

應用領域

可廣泛應用于石油、化工、電力、冶金、水處理等行業，用于各種液體、氣體的壓力測量。如在石油化工生產中監測管道內流體壓力，在電力行業中測量蒸汽壓力，在水處理系統中監測水的壓力等
