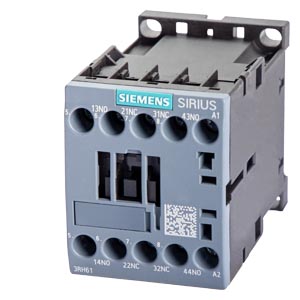

3RH6131-1BW40

CONTACTOR RELAY, 3NO+1NC DC 48V

產品信息細節
技術數據
CAx數據

技術數據

接觸器繼電器，3 個常開觸點 + 1 個常閉觸點， 48 V DC，規格 S00，螺絲端子

產品品牌名稱

SIRIUS

產品名稱

接觸器繼電器

產品類型名稱

3RH6

綜合技術數據

接觸器的結構尺寸

S00

產品擴展輔助開關

是

損耗功率 [W] 電流測定值時 無負載電流份額典型

4 W

絕緣電壓污染度 3 時 AC 時 測定值

690 V

抗沖擊電壓能力測定值

6 kV

耐沖擊性方波沖擊時

● DC 時

10g / 5 ms, 5g / 10 ms

耐沖擊性正弦沖擊時

● DC 時

15g / 5 ms, 8g / 10 ms

機械式使用壽命（轉換周期）

● 接觸器的典型

30 000 000

● 帶有輔助開關塊的接觸器的典型

10 000 000

RoHS 指令（日期）

05/01/2012

重量

0.28 kg

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-55 ... +80 °C

主電路

空載運行頻率

● AC 時

10 000 1/h

● DC 時

10 000 1/h

控制電路/控制

電壓類型控制饋電電壓的

控制饋電電壓 DC 時 測定值

48 V

起動功率電磁線圈的 DC 時

4 W

持續功率電磁線圈的 DC 時

4 W

輔助電路

常閉觸點數量用于輔助觸點

常開觸點數量用于輔助觸點

控制元件的編碼數字和編碼字母

31 E

工作電流 AC-12 時 ***大值

6 A

工作電流 AC-15 時

● 230 V時 測定值

10 A

● 400 V 時 測定值

3 A

● 690 V 時 測定值

1 A

工作電流在 1 個導電回路中 DC-12 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

3 A

● 220 V 時 測定值

1 A

工作電流在 2 個串聯導電回路中 DC-12 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

4 A

● 220 V 時 測定值

2 A

工作電流在 3 個串聯導電回路中 DC-12 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

6 A

● 220 V 時 測定值

3.6 A

開關頻率 DC-12 時 ***大值

1 000 1/h

工作電流在 1 個導電回路中 DC-13 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

1 A

● 220 V 時 測定值

0.3 A

工作電流在 2 個串聯導電回路中 DC-13 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

1.3 A

● 220 V 時 測定值

0.9 A

工作電流在 3 個串聯導電回路中 DC-13 時

● 24 V 時 測定值

6 A

● 110 V時 測定值

3 A

● 220 V 時 測定值

1.2 A

開關頻率 DC-13 時 ***大值

1 000 1/h

接觸可靠性輔助觸頭的

每?jī)|次操作轉換有一次錯接(17V, 1mA)

保護裝置，防止短路導致開關裝置損壞。

斷路器規格用于輔助電路的短路保護 至 230 V

C 特征： 6 A；0.4 kA

熔斷體規格用于輔助開關的短路保護 需要

保險絲gL/gG: 10A

裝入/固定/外廓尺寸

裝入位置

可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°

緊固類型

螺栓和扣接固定于安裝導軌35mm

高度

57.5 mm

寬度

45 mm

深度

73 mm

接口/ 接線端子

電氣連接規格用于輔助和控制電路

螺栓連接

可連接的導線截面類型

● 用于輔助觸點

— 單芯線或多芯線

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²

— 細芯線的帶有電纜末端加工

2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)

● 在 AWG 導線處用于輔助觸點

2x (20 ... 16), 2x (18 ... 14), 2x 12

安全

產品功能優先級控制符合 IEC 60947-5-1

是

電氣安全

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

認可證書

General Product Approval
			Confirmation
Marine / Shipping	other	Dangerous goods	Environment
CCS (China Classification Society)	Confirmation	Transport Information	Environmental Confirmations
