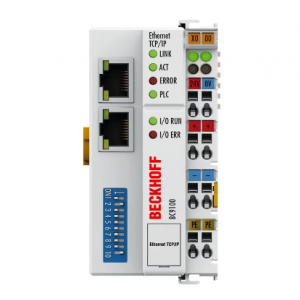

總線端子控制器 BC9100 是一款具有集成 PLC 功能的總線耦合器，并具有以太網現場總線接口。 BC9100是智能從站，可作為以太網系統中的非中央智能。一個單元由總線端子控制器、1 到 64 之間任意數量的端子以及總線末端端子組成。

總線端子控制器使用 符合 IEC 61131-3 的TwinCAT 2 編程系統進行編程。 BC9100上的配置/編程接口用于加載PLC程序。如果使用軟件PLC TwinCAT，也可以通過以太網加載PLC程序。

所連接總線端子模塊的輸入和輸出按照 PLC 的默認設置進行分配。每個總線端子模塊均可配置為直接通過現場總線與上位自動化設備交換數據。同樣，預處理數據可以通過現場總線在總線端子控制器和上位控制器之間交換。

與 BC9000 相比，BC9100 具有一個額外的 RJ45 端口。兩個以太網端口都作為 2 通道交換機運行。因此， I/O站可以配置為線型拓?fù)�，而不是傳統的星型拓?fù)�。在許多應用中，這顯著減少了布線工作和布線成本。兩個總線端子控制器之間的***大距離為 100 m。***多可級聯20個BC9100以太網控制器，***大線路長度可達2公里。

分布式信號處理控制器

BC9100 總線端子模塊控制器支持所有總線端子模塊類型的操作。就用戶而言，輸入和輸出的處理方式與其他耦合器系列的處理方式?jīng)]有任何不同。該信息可用作自動化設備過程映像中的字節數組。

模擬和多功能總線端子模塊可以使用 KS2000 配置集來適應每個特定的應用。根據類型，模擬總線端子模塊的寄存器包含溫度范圍、增益值和線性化特性。使用KS2000，可以在PC上設置所需的參數。巴士總站以故障安全方式***存儲設置。

另一種選擇是讓控制器（PLC、IPC）執行總線端子模塊的配置。 PLC 或IPC 使用功能塊(FB) 來處理啟動階段所有外圍設備的配置。如果需要，控制器可以上傳非集中生成的配置數據，以便集中管理和存儲它們。這意味著如果更換總線端子模塊，則無需再次執行設置程序。控制器在接通電源后自動進行所需的設置。
