在現代工業自動化系統中，PLC（可編程邏輯控制器）與變頻器之間的通信是至關重要的。這種通信使得PLC能夠實時監控和控制變頻器的運行狀態，實現**、準確的自動化控制。Modbus作為一種廣泛應用的通信協議，因其簡單、穩定、易于實現的特點，在PLC與變頻器之間的通信中發揮著重要作用。本文將對PLC與變頻器之間基于Modbus協議的通信方法進行詳細介紹，包括通信原理、硬件連接、參數設置、通信指令等方面。

二、Modbus通信協議概述

Modbus是一種串行通信協議，由Modicon公司（現為施耐德電氣）于1979年發布，用于可編程邏輯控制器（PLC）之間的通信。Modbus已經成為工業領域通信協議的業界標準，廣泛應用于各種工業電子設備之間的連接。Modbus協議支持多種通信方式，包括Modbus RTU（遠程終端單元）和Modbus TCP（傳輸控制協議/互聯網協議）。在PLC與變頻器的通信中，通常采用Modbus RTU或Modbus TCP協議。

三、硬件連接與配置

硬件選擇

PLC：選擇支持Modbus協議的PLC型號，如西門子S7-1200或S7-200 SMART等。

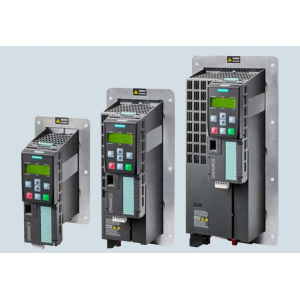

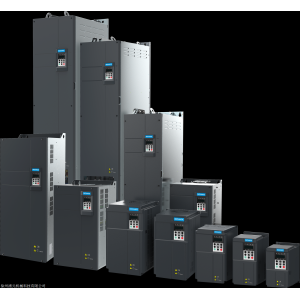

變頻器：選擇支持Modbus協議的變頻器型號，如西門子V20或臺達變頻器等。

通信模塊：根據PLC和變頻器的接口類型選擇合適的通信模塊，如RS485通信模塊等。

硬件連接

將PLC的通信模塊與變頻器的通信接口相連。對于RS485接口，通常使用紅色線接P+（正），綠色線接N-（負）。注意檢查連接線的質量和接頭的牢固性。

確保通信模塊和變頻器的電源供應正常，避免因電源問題導致的通信故障。

參數設置

在PLC中設置Modbus通信參數，包括波特率、數據位、停止位、校驗方式等。這些參數需要與變頻器的通信參數保持一致。

在變頻器中設置Modbus通信參數，確保與PLC的參數匹配。此外，還需要設置變頻器的控制字和狀態字等參數，以便PLC能夠正確讀取和控制變頻器的運行狀態。

四、通信指令與程序設計

通信指令

Modbus通信協議定義了多種功能碼（Function Codes），用于實現不同的數據操作。在PLC與變頻器的通信中，常用的功能碼包括讀取線圈狀態（Function Code 01）、寫入單個線圈（Function Code 05）、讀取保持寄存器（Function Code 03）和寫入單個保持寄存器（Function Code 06）等。

根據具體的控制要求，選擇合適的功能碼并編寫相應的通信指令。例如，要實現變頻器的正轉、反轉和停止功能，可以使用寫入單個線圈指令（Function Code 05）來設置變頻器的控制字；要讀取變頻器的運行狀態和電壓電流等信息，可以使用讀取保持寄存器指令（Function Code 03）來讀取相應的寄存器數據。

程序設計

在PLC編程軟件中創建數據塊，用于存儲與變頻器通信相關的數據。這些數據包括變頻器的控制字、狀態字、運行參數等。

編寫程序邏輯，實現與變頻器之間的數據讀取和寫入操作。在編寫程序時，需要注意通信地址的設置以及通信命令的選擇。確保程序能夠正確發送和接收數據，并根據數據內容進行相應的處理。

在程序測試階段，使用Modbus調試工具對通信進行測試，確保通信正常無誤。如果發現問題，及時檢查接線和通信參數設置，并進行相應的調整。

五、總結

本文詳細介紹了PLC與變頻器之間基于Modbus協議的通信方法。通過選擇合適的PLC和變頻器型號、正確連接硬件、設置通信參數、編寫通信指令和程序邏輯等步驟，可以實現PLC與變頻器之間的**、準確的通信。在實際應用中，需要根據具體的控制要求和設備型號進行相應的調整和優化。同時，也需要注意通信過程中的穩定性和可靠性問題，確保工業自動化系統的正常運行。
