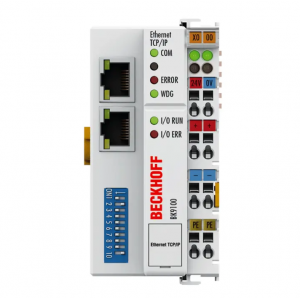

BK9100 總線耦合器通過模塊化、可擴展的電子端子塊連接以太網。一個單元由一個總線耦合器、1 到 64 個任意數量的端子和一個終端端子組成。使用 K-bus 擴展，***多可連接 255 個總線端子。

總線耦合器可識別所連接的終端，并自動將輸入和輸出分配給過程映像的字。BK9100 總線耦合器支持 10 Mbit/s 和 100 Mbit/s 以太網。連接通過普通 RJ45 連接器進行。IP 地址在 DIP 開關上設置（偏移到可自由選擇的起始地址）。在具有 DHCP（將邏輯 IP 地址分配給物理節點地址 [MAC-ID] 的服務）的網絡中，總線耦合器從 DHCP 服務器獲取其 IP 地址。

與 BK9000 不同，BK9100 有一個額外的 RJ45 端口。兩個以太網端口都用作 2 通道交換機。因此， I/O站可以配置為線形拓?fù)�，而不是傳統的星形拓?fù)�。在許多應用中，這大大減少了接線工作量和布線成本。兩個耦合器之間的***大距離為 100 米。***多可級聯 20 個 BK9100 總線耦合器，因此***大線路長度可達 2 公里。

BK9100 支持 ADS TwinCAT系統通信。TwinCAT I/O 為使用任何所需高級語言 (DLL) 的程序和 Visual Basic 應用程序 (ActiveX) 提供配置工具和 Windows NT/2000/XP 驅動程序。具有 OPC 接口的應用程序可以通過 OPC 服務器訪問 ADS（因此也可以訪問 BK9100 或 BK9050）。除 ADS 外，總線耦合器還支持 Open Modbus (Modbus TCP)，這是一種基于 TCP/IP 的簡單、廣泛使用的主/從協議。
