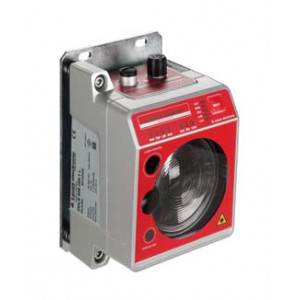

勞易測 DCR 248i FIX-N1-102-R3 固定式 2D 條碼閱讀器 實物與圖片可能不同
基礎數據
系列 DCR 200i
芯片 CMOS (Global Shutter)
功能
軟件功能 讀取 2D 條碼
讀取一維碼
讀取數據
可讀條碼類型 2/5隔行掃描碼
32碼
Aztec碼
Codabar
Code 39
Code 93
Code 128
EAN 8/13碼
EAN 128碼
GS1 DataBar
GS1 Databar QR編碼
GS1 Databar Stacked
GS1 Databar 全方位
PDF417
Pharma碼
QR編碼
UPC碼
數據矩陣條碼
光學數據
讀取距離 40 ... 120 mm
光源 LED, 紅色
傳輸信號波形 脈沖
相機水平分辨率 1,280 px
相機垂直分辨率 960 px
模塊大小 0.127 ... 0.5 mm
電子快門速度 0.068 ... 5 ms
相機類型 單色
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 18 ... 30 V, DC
平均功耗 8 W
輸入端
數字開關量輸入數 1 個
開關量輸入
類型 數字開關量輸入
電壓類型 DC
輸出
數字開關量輸出數 1 個
開關量輸出
類型 數字開關量輸出
電壓類型 DC
***大開關電流 100 mA
開關量輸出1
開關元件 MOSFET-半導體
開關原理 +24 V開關量
輸入/輸出端可選
可選輸入/輸出數 2 個
類型 輸入/輸出端可選
電壓類型，輸出端 DC
電壓類型，輸入端 DC
接口
類型 Ethernet, PROFINET, RS 232, RS 422
RS 232
功能 過程
傳輸速度 4,800 ... 115,200 Bd
數據格式 可調節
起始位 1
數據位 8
停止位 1
奇偶性 無
傳輸協議
數據編碼 ASCII
二進制
RS 422
功能 過程
傳輸速度 4,800 ... 115,200 Bd
數據格式 可調節
起始位 1
數據位 數據位7和8
停止位 停止位1和2
奇偶性 可調節
數據編碼 ASCII
二進制
Ethernet
結構 客戶
服務器模式
地址分配 DHCP
手動地址分配
傳輸速度 10 / 100 Mbit/s
功能 過程
開關功能性 無
傳輸協議 TCP/IP ，UDP
Profinet
功能 過程
性能等級 B
協議 PROFINET RT
傳輸速度 100 Mbit/s
服務接口
類型 Ethernet
Ethernet
功能 售后服務
連接
接口數量 2 個
連接1
功能 供電電源
信號輸入
信號輸出
數據接口
類型 接頭
螺紋規格 M12
類型 插頭
材料 金屬
引腳數 12 個引腳
編碼 A-編碼
連接2
功能 數據接口
配置接口
類型 接頭
螺紋規格 M12
類型 插座
材料 金屬
引腳數 4 個引腳
編碼 D-編碼
機械參數
結構 方形
尺寸（寬 x 高 x 長） 43 mm x 61 mm x 44 mm
外殼材料 塑料
金屬
金屬外殼 壓鑄鋁
塑料外殼 計算機
鏡頭蓋材料 塑料
凈重 120 g
外殼顏色 銀
緊固類型 安裝螺紋
通過可選安裝設備
操作和顯示
顯示類型 LED
LED數 10 個
配置類型 參數化代碼
示教
通過網絡瀏覽器
操作控制 按鈕
操作控制功能 自動配置
觸發
調整模式
環境數據
環境溫度，工作 0 ... 45 °C
環境溫度，儲藏 -20 ... 70 °C
相對空氣濕度（無冷凝） 90 %
