菲尼克斯 遠程I/O系統
菲尼克斯電氣的遠程I/O系統具有IP20和IP65/IP67防護等級，適用于所有常見總線系統和網絡。直接在控制柜中或者在您的系統和機器中采集輸入和輸出信號。能可靠傳輸您的數據和信號流量 - 已針對不同應用領域進行優化。為此，請使用具有不同機械特性和功能的產品。

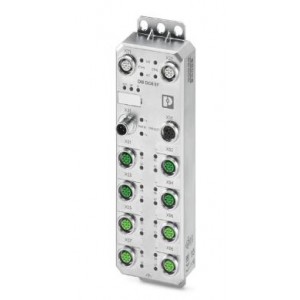

AXL E PN DI8 DO8 EF M12 6M-L - 數字量模塊
1300921
Axioline E，數字量I/O設備，PROFINET，M12連接器（D編碼），數字輸入: 8，24 V DC，連接技術: 4線，數字輸出: 8，24 V DC，2 A，連接技術: 3線，保護等級: IP65/IP67/IP69
Axioline E設備專用于PROFINET網絡。 它可用于采集和輸出數字信號。 該設備無需控制柜即可用于惡劣的工業環境。
技術數據

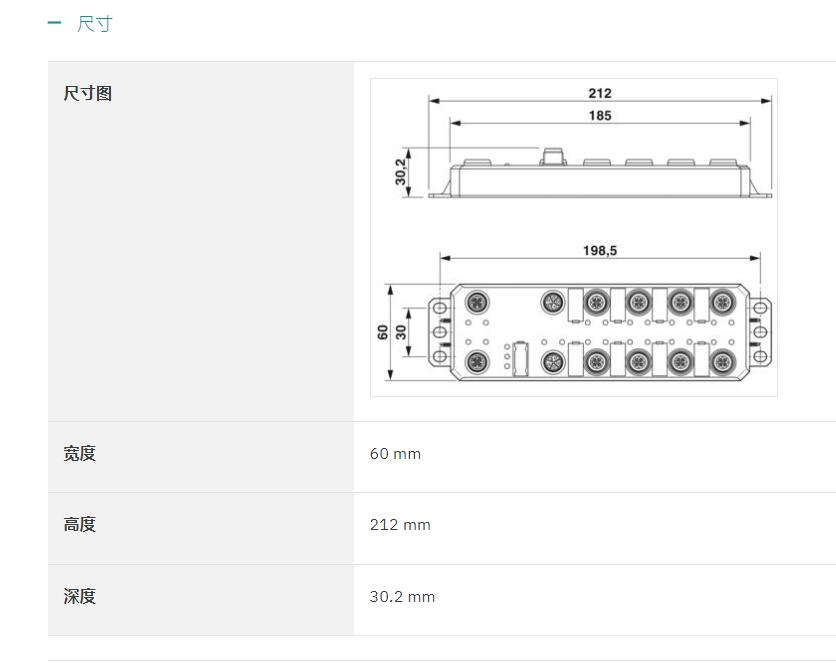

尺寸

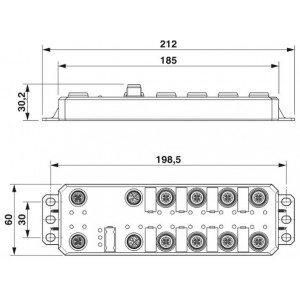

尺寸圖
材料規格
外殼材料 鋅模鑄
接口
PROFINET
接口數 2
連接方式 M12連接器（D編碼）
連接方法方面的注意事項 符合IEC 61076-2-010標準的推拉自鎖式連接或符合IEC 61076-2-101標準的螺釘連接
位數 4
傳輸速度 100 Mbps (自適應)
系統專用協議 PROFINET傳輸協議 LLDP
PROFINET傳輸協議 MRP客戶端
PROFINET傳輸協議 DCP
PROFINET傳輸協議 DCE/RPC
支持的協議 HTTP
SNMP v1
系統屬性
PROFINET
設備功能 PROFINET設備
更新速率 1 ms
Conformance Class C (IRT switch)
支持的功能 FSU < 600 ms
I&M功能
Device ID 0181hex
Vendor ID 00B0hex
輸入數據
數字量:
輸入名稱 數字輸入
輸入說明 EN 61131-2 型號1和3
輸入數量 8
電纜長度 ***大 30 m (至傳感器)
連接方式 M12 插拔式連接器（A編碼）
連接方法方面的注意事項 符合IEC 61076-2-010標準的推拉自鎖式連接或符合IEC 61076-2-101標準的螺釘連接
連接系統 4線
輸入電壓范圍，"0"信號 0 V ... 5 V DC
輸入電壓范圍，"1"信號 11 V DC ... 30 V DC
額定輸入電壓 UIN 24 V DC
額定輸入電流 UIN 典型值 2.5 mA
每通道的傳感器電流 ***大 2 A (從US)
總傳感器電流 ***大 2 A (每臺設備)
輸入濾波時間 3000 µs
1000 µs (缺省(值))
< 100 µs (篩選器已禁用)
保護電路 極性保護; 是
短路保護; 是
過載保護; 是
輸出數據
數字量:
輸出名稱 數字輸出
連接方式 M12 插拔式連接器（A編碼）
連接方法方面的注意事項 符合IEC 61076-2-010標準的推拉自鎖式連接或符合IEC 61076-2-101標準的螺釘連接
連接系統 3線
輸出數目 8
保護電路 過載保護; 是
短路保護; 是
輸出電壓 24 V DC
因電流中斷引起的電壓限制 -2 V ... -1 V
輸出電流 2 A (每個輸出)
額定輸出電壓 24 V DC (自 UA)
輸出電壓范圍 ***小UA - 1 V ... ***大UA
***小負載 10 kΩ
斷開時的輸出電壓 ***大 1 V
斷開時的輸出電流 ***大 300 µA
額定負載，感性 48 VA (1.2 H，12 Ω，額定電壓時，使用類別DC-13)
額定負載，阻性 48 W (12 Ω，額定電壓)
切換頻率 ***大 1 每秒 (帶電感負載)
抗短脈沖的反轉電壓 否
過載行為 關閉后自動重啟
電感過載動作 輸出可能會被毀壞
信號延遲 ***大 100 µs (上電時)
***大 100 µs (關斷時，具備***低50 mA的負載電流)
過流關閉 ***小 2.2 A
切斷時帶接地連接斷開的輸出電流 < 1 mA
產品屬性
產品類型 I/O 部件
產品系列 Axioline E
類型 Stand-Alone
絕緣特性
污染等級 2 (IEC 60664-1，EN 60664-1)
電氣特性
電源: 傳感器
品名 邏輯和傳感器電源 (US)
連接方式 M12連接器（L編碼）
連接方法方面的注意事項 符合IEC 61076-2-111標準的螺釘連接
位數 4
電源電壓 24 V DC
電源電壓范圍 18 V DC ... 30 V DC (包括所有公差，包括紋波)
電耗量 典型值 65 mA
***大 16 A
保護 ***大 16 A
電源: 執行器
品名 執行器電源(UA)
連接方式 M12連接器（L編碼）
連接方法方面的注意事項 符合IEC 61076-2-111標準的螺釘連接
位數 4
電源電壓 24 V DC (額定電壓)
電源電壓范圍 18 V DC ... 30 V DC (包括所有公差，包括紋波)
電耗量 典型值 50 mA
***大 16 A
保護 ***大 16 A
電氣隔離/電壓范圍的隔離
測試耐壓: 24 V電源（邏輯和傳感器電源US）/以太網接口1 1500 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（邏輯和傳感器電源US）/以太網接口2 1500 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（邏輯和傳感器電源US）/功能接地 660 V AC， 50 Hz， 1 min.
測試耐壓: 以太網接口1/功能接地 1500 V AC， 50 Hz， 1 min.
測試耐壓: 以太網接口2/功能接地 1500 V AC， 50 Hz， 1 min.
測試耐壓: 以太網接口1/以太網接口2 1500 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（執行器電源UA）/24 V電源（邏輯和傳感器電源US） 660 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（執行器電源UA）/以太網接口 1 1500 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（執行器電源UA）/以太網接口 2 1500 V AC， 50 Hz， 1 min.
測試耐壓: 24 V電源（執行器電源UA）/功能接地 660 V AC， 50 Hz， 1 min.
連接數據
連接方式 M12插拔式連接器
緊固扭矩 0.4 Nm
環境和真實條件
環境條件
環境溫度（運行） -25 °C ... 70 °C
保護等級 IP65/IP67/IP69
空氣壓力（運行） 70 kPa ... 106 kPa (***高可達海拔3000 m)
空氣壓力（存放/運輸） 70 kPa ... 106 kPa (***高可達海拔3000 m)
環境溫度（存放/運輸） -25 °C ... 85 °C
允許濕度（運行） 5 % ... 95 %
允許濕度（存放/運輸） 5 % ... 95 %
標準和規范
保護等級 III (IEC 61140，EN 61140，VDE 0140-1)
商業數據
訂貨號 1300921
包裝單位 1 pc
***小訂貨量 1 pc
銷售關鍵代碼 DRI7NA
產品關鍵代碼 DRI7NA
GTIN 4063151545635
單件重量（含包裝） 652 g
單件重量（不含包裝） 617 g
原產地 DE
