帶有兩個計數器輸入的I/O模塊

采集脈沖序列

該款Axioline F計數器模塊可采集和處理來自傳感器的快速脈沖序列。I/O模塊配有兩個計數器通道。此模塊可在四種模式下運行：事件計數、頻率測量、時間測量、速度測量。

主要特點

2個計數器輸入

32位計數器（遞增和遞減）

***大輸入頻率：200 kHz

單次計數或周期計數

優勢

根據比較值，控制每個通道的兩個輸出

使用硬件門或軟件門靈活控制計數過程

采用直插式連接技術，縮短安裝時間

堅固耐用的機械設計，應用廣泛

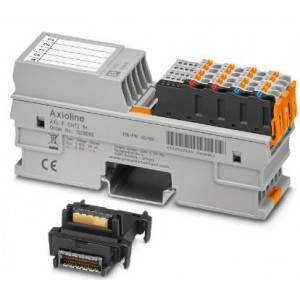

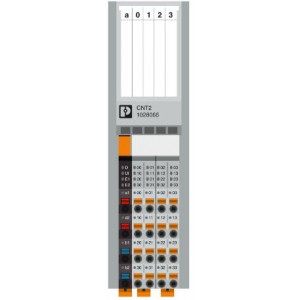

AXL F CNT2 1H - 功能模塊

1028066

Axioline F，功能模塊，計數器輸入: 2，數字輸入: 6，24 V DC，數字輸出: 4，24 V DC，本地總線傳輸速率: 100 Mbps，保護等級: IP20，包括總線基礎模塊和Axioline F連接器

產品詳情

產品描述

模塊設計用于Axioline F站內部。 這個計數器模塊可以采集和處理來自傳感器的快速脈沖序列。 模塊有兩個計數器通道。對于每一個通道，模塊有一個計數器輸入（源）、一個控制輸入（門）、一個計數方向輸入（方向）和兩個可參數設置輸出。 可在四種操作模式下操作模塊：事件計數、頻率測量、時間測量、速度測量。

技術數據

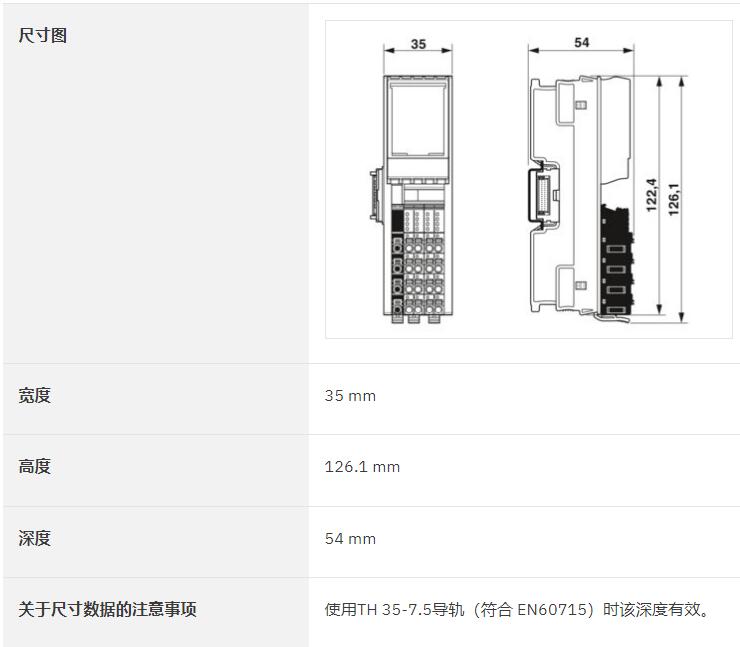

尺寸

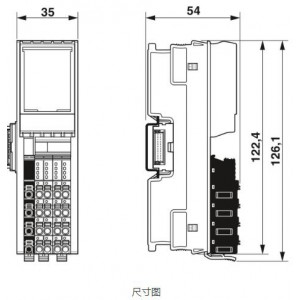

尺寸圖

寬度 35 mm

高度 126.1 mm

深度 54 mm

關于尺寸數據的注意事項 使用TH 35-7.5導軌（符合 EN60715）時該深度有效。

接口

Axioline F本地總線

接口數 2

連接方式 總線基礎模塊

傳輸速度 100 Mbps

系統屬性

模塊

十六進制ID編碼 無

輸入地址區域 28 Byte

輸出地址區域 28 Byte

所需的參數數據 82 Byte

所需的組態數據 7 Byte

輸入數據

數字量:

輸入名稱 數字輸入

輸入說明 EN 61131-2類型1

輸入數量 6

連接方式 直插式連接

輸入電壓范圍，"0"信號 -3 V DC ... 5 V DC

輸入電壓范圍，"1"信號 15 V DC ... 30 V DC

額定輸入電壓 UIN 24 V DC

輸入濾波時間 < 2.5 µs

計數器:

輸入名稱 計數器輸入

輸入說明 EN 61131-2類型1

連接方式 直插式連接

輸入數量 2

輸入電壓 24 V DC

輸入電壓范圍，"0"信號 -3 V DC ... 5 V DC

輸入電壓范圍，"1"信號 15 V DC ... 30 V DC

輸入頻率 ***大 200 kHz

分辨率 32 Bit

輸出數據

數字量:

輸出名稱 數字輸出

輸出說明 推挽式輸出，驅動器功率 = 500 mA相對于GND（高側開關，PNP），降低的驅動器功率 = 100 mA相對于額定電壓（低側開關，NPN）

連接方式 直插式連接

輸出數目 4

保護電路 短路保護; 電子

過載保護; 電子

輸出電壓 24 V DC

輸出電流 ***大 500 mA (每通道，高側)

***大 100 mA (每通道，低側)

額定輸出電壓 24 V DC

輸出電壓范圍 19.2 V DC ... 30 V DC

額定負載，阻性 對于已獲得UL認證的應用，只連接阻性負載或一般負載。

產品屬性

產品類型 I/O 部件

產品系列 Axioline F

類型 模塊化結構

安裝位置 任何位置（無溫度衰減）

供貨范圍 包括總線基礎模塊和Axioline F連接器

絕緣特性

過電壓類別 II (IEC 60664-1，EN 60664-1)

污染等級 2 (IEC 60664-1，EN 60664-1)

電氣特性

電位: Axioline F本地總線(UBus) 的供電

電源電壓 5 V DC (通過總線基礎模塊)

電流消耗 ***大 100 mA

典型值 90 mA

功耗 ***大 500 mW

典型值 450 mW

電位: 電源電壓饋入(UIO)

電源電壓 24 V DC

電源電壓范圍 19.2 V DC ... 30 V DC (包括所有公差，包括紋波)

電流消耗 ***大 4 A

功耗 ***大 96 W

保護電路 浪涌保護; 電子（35 V, 0.5 s）

極性保護; 電子

電源: 傳感器電源(US)

品名 傳感器電源 (US1、US2)

電源電壓 24 V DC (從UIO)

電源電壓范圍 19.2 V DC ... 30 V DC

電氣隔離/電壓范圍的隔離

測試耐壓: 5 V本地總線的供電（UBus）/24 V電源（I/O） 500 V AC， 50 Hz， 1 min.

測試耐壓: 5 V本地總線的供電（UBus）/功能接地 500 V AC， 50 Hz， 1 min.

測試耐壓: 24 V電源（I/O）/功能接地 500 V AC， 50 Hz， 1 min.

連接數據

連接技術

連接名稱 Axioline F插頭

連接方法方面的注意事項 請留意“Axioline F：系統和安裝”用戶手冊中有關導體橫斷面的信息。

導線連接

連接方式 直插式連接

剛性導線橫截面 0.2 mm² ... 1.5 mm²

柔性導線橫截面 0.2 mm² ... 1.5 mm²

可連接導向橫截面 AWG 24 ... 16

剝線長度 8 mm

Axioline F插頭

連接方式 直插式連接

連接方法方面的注意事項 請留意“Axioline F：系統和安裝”用戶手冊中有關導體橫斷面的信息。

硬導線橫截面 0.2 mm² ... 1.5 mm²

柔性導線橫截面 0.2 mm² ... 1.5 mm²

可連接導向橫截面 AWG 24 ... 16

剝線長度 8 mm

環境和真實條件

環境條件

環境溫度（運行） -25 °C ... 60 °C

保護等級 IP20

空氣壓力（運行） 70 kPa ... 106 kPa (***高可達海拔3000 m)

空氣壓力（存放/運輸） 70 kPa ... 106 kPa (***高可達海拔3000 m)

環境溫度（存放/運輸） -40 °C ... 85 °C

允許濕度（運行） 5 % ... 95 % (無冷凝)

允許濕度（存放/運輸） 5 % ... 95 % (無冷凝)

標準和規范

保護等級 III (IEC 61140，EN 61140，VDE 0140-1)

安裝

安裝類型 DIN導軌安裝

安裝位置 任何位置（無溫度衰減）

商業數據

訂貨號 1028066

包裝單位 1 pc

***小訂貨量 1 pc

銷售關鍵代碼 DRI263

產品關鍵代碼 DRI263

GTIN 4055626524252

單件重量（含包裝） 188 g

單件重量（不含包裝） 135 g

原產地 DE
