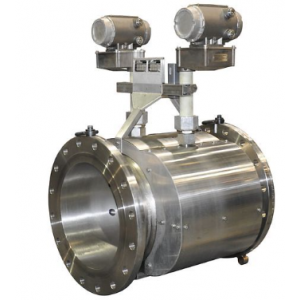

羅斯蒙特™ 3818 八聲道液體超聲流量計

產品描述

用兩個完全冗余的四聲道羅斯蒙特 3818 液體超聲流量計對液態天然氣進行動態測量，與靜態測量方法相比，動態測量的精度和穩定性更高。**的多平面交叉 BG 儀表設計可增加流量容量，經實踐證明線性度為 ±0.15%，幾乎沒有壓降增量，流量計系數不確定度為 ±0.027%，可確保測量完整性。這款儀表配有強大的羅斯蒙特 3810 系列電子部件，可生成大量的實時預測診斷信息，幫助操作員迅速識別過程故障，從而降低測量不確定度。

規格

管線規格                              DN200 至 DN900（20.3 至 91.4 厘米（8 至 36 英寸）

流體狀態                               液化天然氣 (LNG)

線性度                                  在 1.2 至 12.2m/s（4 至 40ft/s）范圍內，測量值 ±0.15%，或者在 0.6

                                           至 12.2m/s（2 至 40ft/s）范圍內，測量值 ±0.20%（可選）

流量計系數的不確定度           <±0.027%（API MPMS，第 5 章，第 8 節，表 B-1）

速度                                     標稱為 0.6 - 12.2m/s (2 - 40ft/s)，擴展范圍為 0.3 - 14.6m/s (1 - 48ft/s)

溫度范圍                              傳感器：-196°C 至 +60°C（-385°F 至 +140°F）

                                            電子部件（環境溫度）：-40°C 至 +60°C（-40°F 至 +140°F）

壓力范圍                               0 至 250Bar（0 至 3,600psig）

特定比重范圍                         0.35 及更高（標稱 0.45）

材料                                      碳鋼和不銹鋼

標定                                     在 ISO 17025 認證的艾默生流量標定實驗室中進行標定



特點

在 ±0.15% 及低于 ±0.027% 的流量計系數不確定度范圍內，通過工廠證實的線性度，盡可能提高測量完整性

內置內部診斷功能可以追蹤液態天然氣質量、過程條件及流量完整性，從而避免測量問題

在大容積液態天然氣交接操作中使用大口徑流量計，加速油輪裝卸速度

全通徑閥體無可移動部件，可減少維護、降低成本及液態天然氣閃燃的風險

通過全面消除壓降，降低壓縮成本、提高運行效率

通過在 ISO 17025 認證的設施中進行靜態零流量及全面的動態測試，進行標定

采用新型 4 型 CPU 模塊（帶至多 6 個頻率或數字輸出），增加輸入/輸出
