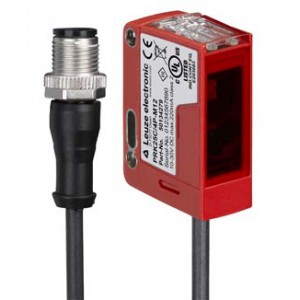

勞易測Leuze HT25C.HF/4P-200-M12 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 25C
工作原理 帶背景抑制的掃描原理
專門設計
專門設計 HF 照明 (LED) 漸隱
光學數據
黑色/白色誤差 < 10% 時***長 400 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0 ... 1.2 m
檢測距離, 灰色 18% 0.005 ... 0.75 m
檢測距離, 黑色 6% 0.005 ... 0.65 m
檢測范圍極限 0 ... 1.2 m
檢測范圍極限 典型檢測范圍
調整范圍 50 ... 1,200 mm
光源 LED, 紅色
波長 640 nm
LED 組 自由組（根據 EN 62471）
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 20 mA
輸出
數字開關量輸出數 2 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 亮通
開關量輸出2
開關元件 晶體管, PNP
開關原理 暗通
時序
開關頻率 250 Hz
響應時間 2 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 帶接頭電纜
電纜長度 200 mm
護套材料 PUR
電纜顏色 黑色
核心截面 0.2 mm²
螺紋規格 M12
類型 插頭
材料 PUR
引腳數 4 個引腳
編碼 A-編碼
機械參數
尺寸（寬 x 高 x 長） 15 mm x 42.7 mm x 30 mm
外殼材料 塑料
塑料外殼 ABS
鏡頭蓋材料 塑料
凈重 33 g
外殼顏色 紅色
緊固類型 用 M4 螺紋通孔安裝
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
