| 產品類型名稱 |

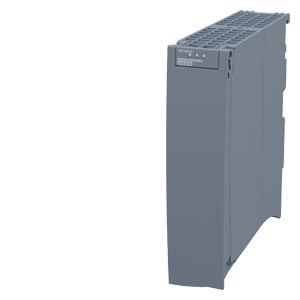

CM 1542-5 |
|
|
通訊模塊 CM 1542-5 用于將 S7-1500 連接至 PROFIBUS DPDPV1 主站或 DP 從站，S7 和 PG/OP 通信， 數據組路由， 時間同步， 診斷。 |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
0 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
1 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合 PROFIBUS |
9 針 Sub-D 插口 (RS485) |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
15 V |
| 相對對稱公差 / DC 時 |
|
| ● DC 時 |
3 % |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / DC 時 / 典型 |
0.2 A |
| 損耗功率 [W] |
3 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
-25 ... +40 °C |
| ● 在水平安裝時 / 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| ● 備注 |
無冷凝或結冰 |
| 安裝高度 / 高度超出水平面以上 / ***大值 |
5000 m |
| 環境條件 / 與環境溫度-氣壓-安裝高度有關 |
安裝高度 > 2000 m 時的限制，參見手冊 |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-1500 一倍寬 |
| 寬度 |
35 mm |
| 高度 |
142 mm |
| 深度 |
129 mm |
| 凈重 |
0.4 kg |
| 緊固類型 |
|
| ● S7-1500 異型導軌安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
8 |
| ● 備注 |
取決于 CPU 類型 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
30 |
| 數據量 |
|
| ● 用作各個連接的有效數據 / 適用于開放式通信 / 通過發送/接收模塊 / ***大值 |
240 byte |
| 功率數據 / PROFIBUS DP |
| 服務 / 作為 DP 主站 |
|
| ● DPV1 |
是 |
| DP 從站數 |
|
| ● 連接 DP 主站 / 可運行 |
125 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 主站 / 總計 |
8192 byte |
| ● 輸出端的地址區的 / 作為 DP 主站 / 總計 |
8192 byte |
| ● 輸入端的地址區的 / 各個 DP 從站 |
244 byte |
| ● 輸出端的地址區的 / 各個 DP 從站 |
244 byte |
| 服務 / 作為 DP 從站 |
|
| ● DPV0 |
是 |
| ● DPV1 |
是 |
| 數據量 |
|
| ● 輸入端的地址區的 / 作為 DP 從站 / 總計 |
240 byte |
| ● 輸出端的地址區的 / 作為 DP 從站 / 總計 |
240 byte |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
48; 取決于系統上限 |
| 功率數據 / 多協議運行 |
| 有效連接數量 / 多協議運行時 |
48 |
| 功率數據 / 遠程控制 |
| 協議 / 支持 |
|
| ● TCP/IP |
否 |
| 產品功能 / 管理，配置，項目組態 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 Professional V18 (TIA Portal) 或更高 |
| 識別和維護功能 |
|
| ● I&M0 - 設備專有信息 |
是 |
| ● I&M1 - 設備標識/地點標識 |
是 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是; 通過 S7-1500 CPU |
| 產品功能 / 時間 |
| 產品功能 / 轉發時間同步 |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是; GB3836.1, GB3836.8 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 / 作為標識 |
Ex nA IIC T4 Gc |
| 標準，規格，許可 / 環保產品聲明 |
| 環保產品聲明 |
是 |
| 全球變暖潛能值 [CO2 當量] |
|
| ● 總計 |
115.52 kg |
| ● 制造期間 |
21.24 kg |
| ● 運行期間 |
93.93 kg |
| ● 使用壽命終止后 |
0.35 kg |
