本網關實現ProfibusDP轉EtherNet/IP功能，能夠?qū)崿F(xiàn)ProfibusDP主站PLC的設備如儀表、變頻器、伺服、綜保、軟啟動器等設備接入到AB CompactLogix、ControlLogix5000等系列PLC的EtherNet/IP網絡系統。
HT3S-DPS-EIS網關實現Ethernet IP從站轉 Profibus從站(S7-200/300)協議功能，能夠?qū)崿F(xiàn)Ethernet IP的主站PLC設備接入到西門子的S7-200、S7-300、CPU315-2PN/DP等PROFIBUS網絡系統。兩個系統進行數據交換，網關在PROFIBUS一側是PROFIBUS從站，在另一側支持Ethernet IP從站。

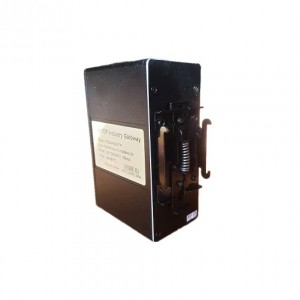

HT3S-DPS-EIS是一款PROFIBUS DP從站功能的通訊網關。該產品主要功能是將ETHERNET/IP設備接入到PROFIBUS DP網絡中。
HT3S-DPS-EIS網關連接到PROFIBUS DP總線中作為從站使用，連接到ETHERNET/IP總線中作為從站使用。
技術參數
PROFIBUS-DP 技術參數
● 網關協議符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS 規范。
● 網關作為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。
● 支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。
EtherNet/IP 技術參數
● 網關作為ETHERNET/IP網絡的從站，可以連接AB CompactLogix、ControlLogix5000等系列PLC。
● 帶 2個 RJ45以太網接口,以太網 10/100M 自適應，支持 100BASE-TX MDI/MDIX自檢測，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余，具有 IP 地址沖突探測功能。
● 支持 ODVA 標準 EtherNet/IP 通信協議，支持DHCP分配IP地址。。
● 輸入輸出字節數：輸入字節數為490Bytes、輸出字節數為490Bytes。
電氣參數
◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE
◆ 工作環境：-40～85℃，濕度≤95%
◆ 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）
◆ 防護等級：IP20
◆ 安裝方式：35mm導軌
◆ 重量：500g
