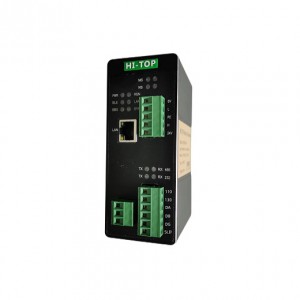

DEVICENET 轉CC-LINK 協議轉換網關工業級 HT3S-DNS-CCS

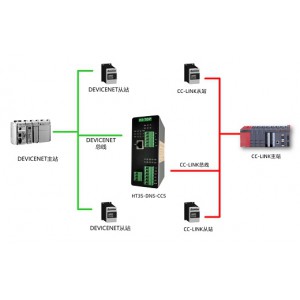

HT3S-DNS-CCS是一款CC-LINK 從站功能的通訊網關，主要是將DEVICENET設備接入到CC-LINK 網絡中。本網關連接到兩個不同的網絡，在DEVICENET端做從站，在CC-LINK 端作為三菱PLC的從站使用，即可以實現兩個不同協議的網絡做數據交換。即可以實現DEVICENET接口儀表、變頻器、綜保、軟啟動器或PLC等設備接入到三菱的CC-LINK網絡系統。
技術指標
DEVICENET 技術參數
● DeviceNet接口為從站，支持poll掃描；
● 支持的波特率：125K, 250K, 500K；
● DeviceNet網絡總線供電；
● DeviceNet***大輸入輸出長度：各128字節；
● DeviceNet站地址：0-31，一個網絡，包括主站在內，***多接31個節點。
CC-LINK 技術參數
●網關的 CC-LINK 接口作為從站工作；
●網關支持 CC-LINK Ver1.0；
●網關***大支持輸入輸出各 48 字節；
●波特率支持：156K、625K、2.5M、5M 可選；
●站地址：0-31；
●網關作為遠程設備站工作。
電氣參數
● 電源電壓：直流 24V/200mA（18V～30V 可用），使用中建議接好保護地 PE
● 環境溫度： 運輸和存儲：-40℃～+85℃ 工作溫度：-40℃～+75℃
● 工作相對濕度：-25～55℃， 濕度≤95%
● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；
● 安裝方式：35mm導軌；
● 防護等級：IP20；
● 重量：約500g。
