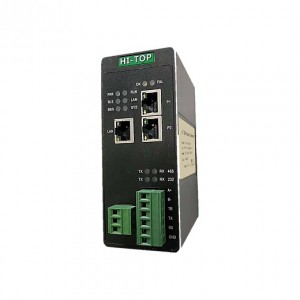

MODBUS RTU/RS485轉EtherNet/IP 協議轉換網關 HT3S-EIS-MDN
HT3S-EIS-MDN是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU/RS485/RS232設備接入到EtherNet/IP網絡中。本網關連接到EtherNet/IP總線中作為從站使用,連接到MODBUS-RTU總線中作為主站或從站使用。
HT3S-EIS-MDN是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU/RS485/RS232設備接入到EtherNet/IP網絡中。
HT3S-EIS-MDN網關連接到EtherNet/IP總線中作為從站使用,連接到MODBUS-RTU總線中作為主站或從站使用。

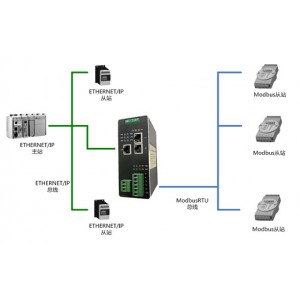

HT3S-EIS-MDN是一款EtherNet/IP從站功能的通訊網關。該產品主要功能是將各種Modbus-RTU設備接入到EtherNet/IP網絡控制系統中,不需要對設備進行任何更改。只需連接配置,即可完成智能協議轉換,并將串行數據作為易于處理的I/O數據呈現給EtherNet/IP主站PLC/控制器。
產品選型
1,HT3S-EIS-MDN:支持MODBUS RTU(RS485/RS232)轉EtherNet/IP 協議,做EtherNet/IP 協議PLC的從站。
2,HT3S-EIS-RSE:支持自由協議(RS485/RS232)轉EtherNet/IP 協議,做EtherNet/IP 協議PLC的從站。
3,HT3S-EIS-MTP:支持MODBUS TCP 轉EtherNet/IP 協議,做EtherNet/IP 協議PLC的從站。
3,HT3S-EIS-RTP:支持自由協議TCP/IP 轉EtherNet/IP 協議,做EtherNet/IP 協議PLC的從站。
技術指標
ETHERNET/IP 技術參數
● 網關作為ETHERNET/IP網絡的從站,可以連接PLC。
● 以太網 10/100M 自適應,具有 IP 地址沖突探測功能。
● 支持 ODVA 標準 ETHERNET/IP 通信協議。
● 輸入輸出字節數:輸入字節數490 Bytes、輸出字節數490 Bytes。
MODBUS-RTU 技術參數
● 網關的MODBUS接口通過撥碼選擇作為主站或從站,兩種工作方式二選一工作。
● 網關的MODBUS接口通過撥碼選擇RS485接口或RS232接口,兩種接口二選一工作。
● 網關的MODBUS波特率支持: 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
● 網關的MODBUS字符格式及校驗位:8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。
● 網關作為MODBUS 主站,支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。
● 網關作為MODBUS 從站,支持03H、04H、06H、10H號功能。
● 網關作為MODBUS 主站,***多能帶32個Modbus從站。
電氣參數
● 電源電壓:直流 24V/200mA(18V~30V 可用),使用中建議接好保護地 PE
● 環境溫度: 運輸和存儲:-40℃~+85℃ 工作溫度:-40℃~+75℃
● 工作相對濕度:-25~55℃, 濕度≤95%
● 外形尺寸:50mm(寬)×126mm(高)×94mm(厚);
● 安裝方式:35mm導軌;
● 防護等級:IP20;
● 重量:約500g。
