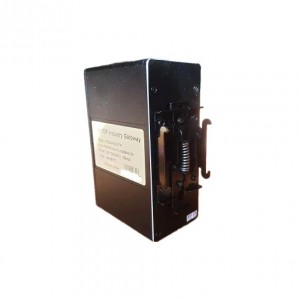

Profibus DP轉Profinet協議轉換網關工業級 HT3S-PNS-DPS

Profibus DP轉Profinet協議轉換網關工業級 HT3S-PNS-DPS

HT3S-PNS-DPS是一款PROFINET從站功能的通訊網關。該產品主要功能是將PROFIBUS DP接入到PROFINET網絡中。

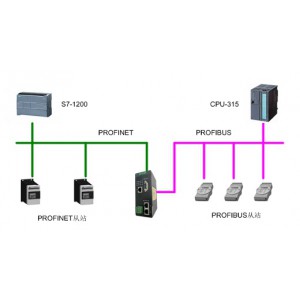

HT3S-PNS-DPS網關連接到PROFINET總線中作為從站使用，連接到PROFIBUS DP總線中作為從站使用。

技術參數

PROFIBUS-DP 技術參數
● 網關協議符合 GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用
現場總線第 3 部分： PROFIBUS 規范。
● 網關做為 PROFIBUS 網絡從站，支持的波特率： 9.6Kbps~12Mbps。
●支持的數據長度：輸入≤244 字節，輸出≤244 字節，輸入+輸出≤488 字節。
●支持的插槽數量：***大 20 條。

PROFINET 技術參數
● 網關做為 PROFINET 網絡的 Device 設備（即從站），帶 2 個 RJ45 以太網接口，支持 100BASE-TX， MDI/MDIX 自檢測，集成以太網交換機，可以組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。
●適應 PROFINETV2.3 協議，采用實時（RT）通訊功能，符合： GB/T 25105-2014《工業通信網絡現場總線規范類型 10: PROFINET IO 規范》， IEC 61158-5-10：2007， IDT。
●支持的數據長度：輸入≤1400 字節，輸出≤1400 字節，輸入+輸出≤2800 字節。
●支持的插槽數量：***大 62 條。

電氣參數

◆ 電源：直流24V/200mA（18V～30V可用），使用中建議接好保護地PE
◆ 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃
◆ 工作相對濕度：-25～55℃， 濕度≤95%
◆ 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）
◆ 防護等級：IP20
◆ 安裝方式：35mm導軌
◆ 重量：500g
