技術數據

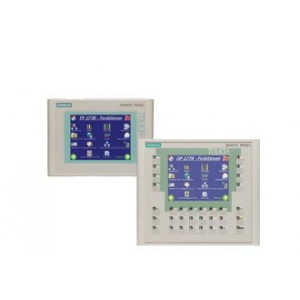

		*** 備件 *** 更多信息請見 SIMATIC ***新 零件標識碼：109486162 SIMATIC TP 177B 6" DP 藍色模式 STN 顯示屏 MPI 協議/PROFIBUS DP 協議 RS485 接口/RS422 接口/USB 接口 打印機 MMCARD 卡的插槽 可項目組態，利用 WinCC flexible 2005
一般信息
產品類型標志		TP177B 6" DP Blue Mode
用戶自定義配置		是
顯示
顯示屏規格		STN
屏幕對角線		5.7 in
彩色顯示器		否
顏色數量		4; 藍度級
分辨率（像素）
● 水平圖像分辨率		320 pixel
● 垂直圖像分辨率		240 pixel
背光燈
● MTBF 背景照明（溫度為 25 °C 時）		50 000 h
操作元件
操作元件		觸摸屏
鍵盤字體
● 系統按鍵		是
● 數字鍵盤		是
● 字母數字鍵盤		是
● 十六進制鍵盤		是
● 多按鍵操作		否
觸摸屏
● 觸摸屏規格		是; 模擬，阻性
連接方式
● 鼠標 / 鍵盤 / 條形碼讀取器的連接方式		USB/USB/USB
安裝方式/安裝
安裝位置		垂直
無外部通風時的***大允許傾斜角度		35°
電源電壓
電源的電壓類型		DC
輸入電流
耗用電流（額定值）		0.24 A
接通電流脈沖 I²t		0.5 A²·s
處理器
處理器類型		ARM, 200 MHz
存儲器
存儲器類型		閃存/RAM
用于用戶數據的可用存儲器		2 048 kbyte
時間
時鐘
● 類型		硬件時鐘，可同步，未緩沖
● 緩存		否
● 可同步		是
接口
接口/總線類型		RS 232 可選，1x RS 422，1x RS 485（***大 12 MBit/s）
工業以太網接口數量		0
RS 485 接口數量		1
RS 422 接口數量		1
USB 接口數量		1; ***高至 1 GB
PC 卡插槽		否
CF 卡插槽		否
多媒體卡/SD 卡插槽		已組合，E-Stand 016 以上結合 WinCC flexible 2008 SP1，MMC ***大 128 MB / SD ***大 512 MB
帶軟件接口		否
協議
PROFINET IO 支持的協議		否
支持 PROFIsafe 協議		否
PROFIBUS		是
支持 EtherNet/IP 協議		是
協議（以太網）
● TCP/IP		是
協議（終端連接）
● Sm@rtService		是
其他協議
● MODBUS		是
● 其他總線系統		是
防護等級和防護類別
IP（正面）		IP65
IP（背面）		IP20
NEMA（正面）		NEMA 4x，NEMA 12 （已安裝）
標準、許可、證書
CE 標記		是
UL 許可		是
cULus		是
EAC（原 Gost-R）		否
適用于安全功能		否
在防爆區域使用
● ATEX 區域 2		否; 2020.10.1 起認證不再可用
● ATEX 區域 22		否; 2020.10.1 起認證不再可用
● FM I 類 2 級		是
船舶建造許可
● 德國勞埃德船級社 (GL)		是; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
● 美國船舶檢驗局 (ABS)		是; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
● 必維國際檢驗集團 (BV)		是; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
● 挪威船級社 (DNV)		是; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
● 英國勞氏船級社 (LRS)		是; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
● 波蘭船級社 (PRS)		否; 僅在硬件版本之前有效（請參閱 SIOS 中的 MLFB 版本說明）！
環境要求
運行中的環境溫度
● ***小值		0 °C
● ***大值		50 °C
運輸/儲存時的環境溫度
● ***小值		-20 °C
● ***大值		60 °C
相對空氣濕度
● 操作，***大值		90 %
操作系統
預安裝的操作系統		Windows CE
項目組態 / 標題
消息顯示		是
報文系統（包括緩沖器和應答器）		是
過程值顯示（輸出）		是
可規定過程值（輸入）		是
方案管理		是
組態軟件
● 組態工具		2005 以上版本的 WinCC flexible Compact（單獨涉及）
● STEP 7 Basic (TIA Portal)		否
● STEP 7 Professional (TIA Portal)		否
● WinCC flexible Compact		是
● WinCC flexible Standard		是
● WinCC flexible Advanced		是
● WinCC Basic (TIA Portal)		否
● WinCC Comfort (TIA Portal)		是
● WinCC Advanced (TIA Portal)		是
● WinCC Professional (TIA Portal)		是
語言
在線語言
● 聯機/運行時間語言數量		5
語言
● 每個項目的語言		32
WinCC 下的功能性 (TIA Portal)
庫		是
任務計劃器		是
幫助系統		是
● 每個信息文本的字符數		70
消息系統
● 消息類別數量		32
● 消息數量		2 000
● 位消息		是
— 位消息數量		2 000
● 模擬消息		是
— 模擬消息數量		50
● 報警 S 報文發送方法		否
● 系統消息 HMI		是
● PLC 系統消息		是
● 更多系統報警（SIMATIC S7、SINUMERIK、SIMOTION ... ）		否
● 行		1
● 每條消息的字符數		80
● 每條消息的過程值數量		8
● 確認組
— 確認組數量		99
● 消息指示器		是
● 聲音反饋		否
● ***個/***后一個值		是
方案管理
● 配方數量		100
● 每個配方的數據集		200
● 每個數據集的條目		200
● 配方存儲器		32 kb 集成閃存，可擴展
變量
● 每臺設備的變量數		1 000
● 每幅圖像的變量數		50
● 變量數量		1 000
● 初始值		1 000
● 日期和時間類型		1 000
● 臨界值		是
● 多路復用		是
● 結構		否
畫面
● 可組態的圖片數量		500
● ***窗口/默認		是
● 可組態的啟動圖像		是
● 通過 PLC 選擇圖像		是
● PLC 中的圖像編號		是
圖片對象
● 文本對象		2500 個文本元素
● 每幅圖像的輸入/輸出區數量		50
● 日期/時間區數量		30
● 圖像內容目錄		否
● 跳回		是
● 圖形對象		位圖，圖標，圖標（滿屏），矢量圖
— 圖標		500
— 圖標（滿屏）		50
復雜圖片對象
● 狀態/控制		在 SIMATIC S7 中
● 動態對象		曲線圖，條形圖，幻燈片，模擬顯示，隱藏式按鍵
— 每個項目的對象數量		500
— 每幅圖像的數量		5
● 方法		走向
● 條形圖
— 每幅圖像的條數		5
● 滑動式調節器
— 每幅圖像滾動條數量		0
● 指示儀器
— 每幅圖像的模擬顯示數量		0
● 臨界值線		是
● 字母數字域數量		1 000
— 每幅圖像的字母數字域		100
● 數字域數量		1 000
— 每幅圖像的數字域		100
● 密碼域數量		1 000
● 每個項目的可見開關數量		1 000
— 每幅圖像的可見開關數量		100
— 每幅圖像的不可見開關		100
● 每個項目的狀態開關數量		1 000
— 每幅圖像的狀態開關數量		100
● 每個項目的選擇開關數量		1 000
— 每幅圖像的選擇開關		100
● 每個項目的十進制開關數量		0
— 每幅圖像的十進制開關		0
● 每個項目的指示燈數量		1 000
— 每幅圖像的指示燈		100
動態對象的屬性
● 顏色改變		是
● 移動 X/Y		是
● 隱藏		是
● 旋轉角度		否
列表
● 每個項目的文字列表數量		300
● 每幅圖像的文字列表數量		10
● 每個文本列表的條目數量		30
● 每個項目的圖形列表數量		100
● 每幅圖像的圖形列表數量		10
● 每個圖形列表的條目數		30
安全性
● 用戶組數量		50
● 用戶權限數量		32
● 密碼導出/導入		是
數據傳輸支持
● PC 卡		否
● CF 卡		否
通過打印機記錄
● 記錄/打印		消息，報告（層協議），硬拷貝
傳送（上傳/下載）
● 組態傳送		MPI/PROFIBUS DP，串行，USB，借助外部存儲媒介，自動識別傳輸
過程連接
● 連接到控制器		S5，S7-200，S7-300/400，WinAC，SINUMERIK，SIMOTION，AllenBradley(DF1)，Mitsubishi (FX)，Telemecanique（校準），Modicon(Modbus)，更多外部驅動程序參見章節“系統耦合”
● S7-1200		是
● S7-1500		否
● S7-200		是
— PPI（點對點）		是
— PPI 網絡		否
● S7-300/400		是
— MPI		是
— PROFIBUS DP		是
— PROFINET		否
● S5		是; 僅 PROFIBUS DP
— 串行		否
— PROFIBUS DP		是
● TI 505		否
● Allen Bradley (DF1)		是
● Allen Bradley (DF485)		是
● Mitsubishi (FX)		是
● Telemecanique (ADJUST)		否
● Telemecanique (Uni-Telway)		是; 僅在使用 WinCC flexible 時
● OMRON (LINK/Multilink)		是
● Modicon (Modbus)		是
功能
● 按鍵重復		否
● TAB 順序		是
● 計算功能		是
● 動畫		是
● 菜單樹編輯器		是
● 單元切換		否
服務工具/組態工具
● 清屏		是
● 觸摸校準		是
● 備份/恢復		是
● 模擬		是
● 設備轉換		是
● 增量傳送		是
● 監測電池和存儲器的功能		否
● 跟蹤（操作檔案）		否
可擴展性/開放性
● 打開平臺程序		是
外設/選項
外設		打印機
SIMATIC HMI MM 存儲卡：多媒體存儲卡		是
可裝載的附加軟件元件		是
尺寸
外殼正面寬度		212 mm
外殼正面高度		156 mm
安裝截面，寬度		198 mm
安裝截面，高度		142 mm
安裝深度		44 mm
重量
重量（不含包裝）		0.8 kg
其他
免費熱線		是
