本使用說明僅適用于本公司生產的JBJBLYC-1型量水堰計,型號為JBLYC-1。

1用途

JBLYC-1型磁致式量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具有分辨率高、穩定性好、性能可靠、響應速度快，工作壽命長等優點。

磁致式量水堰計主要功能有線性測量，***位置輸出，非接觸式連續測量，永不磨損，傳感器不用標定及定期維護，輸出信號多種選擇(RS485、電壓、電流)，安裝簡單方便。

2規格及主要技術參數

規格型號	JBJBLYC-1
測量范圍	0mm～1000mm(量程自選)
靈敏度	≤0.01mm
測量精度	0.1mm
輸出信號	RS485
報文方式	自報/召測
調試方式	地址碼和波特率自設定
絕緣電阻	≥50Ω
儲存溫度	-30℃～+70℃

3結構及工作原理

3.1結構

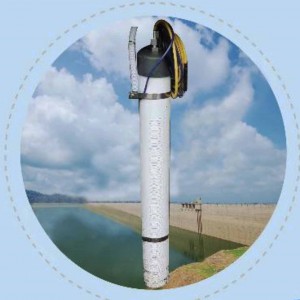

JBLYC-1型磁致式量水堰計由防污管、磁致伸縮液位傳感器、觀測電纜等組成。



3.2工作原理

磁致伸縮液位傳感器主要由測桿、電子倉和套在測桿上的非接觸磁浮球組成。測桿內裝有磁致伸縮線(波導絲)，測桿由不導磁的不銹鋼管制成。測量時電子倉發出起始脈沖，起始脈沖在波導絲中傳輸，產生沿波導絲方向的旋轉磁場，當這個磁場與浮球中的***磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被電子拾能機構所感知并轉換成相應的電流脈沖，測量電路計算出兩個脈沖之間的時間差，即可***地測出被測液位值。

4計算

4.1堰槽中的水位變化量△L與量水堰計的測量值F具有線性關系，計算公式為：

△L= K×(F－Fo)

式中：△L—堰槽中的水位變化量，單位為mm；

  F—量水堰計的實時測量值，單位為F；

  Fo—量水堰計的基準值，單位為F；

   K—量水堰計傳感器系數，單位為mm/F。

4.2當量水堰計水位測量值△L為正值時表示堰槽水位相對基準值升高。

4.3 當量水堰儀水位測量值△L為負值時表示堰槽水位相對基準值降低。

(圖1)磁致伸縮式量水堰計結構圖

4.4在正常工作范圍內溫度的變化對傳感器測值影響甚小，經試驗測得其溫度修正系數小于***小讀數，實際使用中不需要溫度修正。量水堰計具有智能識別功能，輸出信號為RS485數字量, 直接顯示工程物理量。

5儀器的安裝

5.1檢查

量水堰計安裝之前應在現場對磁致伸縮液位傳感器、浮子等組件進行檢查，確保儀器完好才能安裝。

5.2槽式安裝法

量水堰計應安裝在堰板的上游≥100cm處,在堰槽的側壁做一內凹槽，在底部開一個安裝洞，安裝洞的直徑應大于￠15cm的孔，低于水面深為10cm(尺寸見圖2所示)。在安裝洞中插入防污管，查看上端蓋上的水平泡調整防污管的垂直度，管四周用水泥砂漿固結，防止砂漿進入防污管。在防污管四周填入清潔細碎石，直至將凹槽填滿。

附流量計算公式：

a) 直角三角堰流量計算公式：

Q =1.4× h^5/2

式中：Q—流量，單位為m³/s；

H—堰上水頭，單位為m。

b) 矩形堰流量計算公式：

Q = m×b×sqrt(2g)×h^3/2

m =(0.402+0.054×(h/p))

式中：Q—流量，單位為m³/s；

b—堰寬，單位為m；

h—堰上水頭，單位為m；

p—堰頂板至堰頂距離，單位為m。

c) 梯形流量計算公式：

Q=1.86bh^3/2

式中:Q—流量，單位為m³/s；

b—堰底寬，單位為m；

h—堰上水頭，單位為m。

5.3儀器組裝

將量水堰計防污管固定在安裝洞中后,打開磁致伸縮傳感器的外包裝取出傳感器和浮子，將儲液筒上端蓋旋下，再將磁致伸縮液位傳感器測桿上的定位鎖緊環卸下，取下浮子，測桿插入儲液筒上端蓋M18×1.5螺紋孔中旋緊，再將取下的浮子按原方向復位(有CN標記的半球在液面之上)，鎖緊環復位(固定在距測桿端頭約19mm處即可。***后將裝好傳感器的儲液筒上端蓋旋緊。

5.3.1注意事項：

5.3.1.1安裝和搬運過程中不可使測桿彎曲，切勿使傳感器的電子倉和測桿承受大的沖擊。

5.3.1.2止位環取下時記住其在測桿上的位置以便復位時回至原位。

5.3.1.3安裝時傳感器裝入防污管時浮子應放在止位環處，不得由高處向低處自由落下，另外禁止浮子在測桿兩頭來回快速運動撞擊止位環，避免浮子由于撞擊而損壞。

5.4接線方法

量水堰計的觀測電纜線必須避開交流電源線、射頻信號源和其它有干擾的地方。電纜的屏蔽線必須完好無斷線，防雷地線應接到接地網上。

5.5選取基準值

量水堰計的測量值為實時測量值相對于基準值的變化量，所以基準值選取的準確與否，將直接影響到測值的準確性。

選取相同時間、穩定氣溫的3次相近的讀數，經平均后做為基準值，量水堰計安裝在混凝土中應選取水化熱過后的測值�；鶞手颠x定后應做好記錄，作為計算的基準值。

為使基準值取的更準確，可將以上操作重復進行兩次，如果兩次測值基本相同(誤差≤0.5％F.S)，則證明基準值取值正確。

量水堰計的測量值出現偏差時，可用以上方法重新校準基準值。

6測量與通訊

6.1讀數儀測量

使用VM-103C型讀數儀測量量水堰計，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接上量水堰計的輸出電纜芯線，紅為電源+，黑為電源-，白為信號A，綠為信號B。

6.2自動化測量

a) 當測點布設較為分散可選用： CWM804型智能模塊。通訊為RS485有線或GPRS無線。

b) 當測點布設較多＞4點可選用： CWM8016型自動測量模塊。CWM8016型自動測量模塊可同時接入16套量水堰計，與計算機通信方式有有線通訊、無線通訊、光纖通訊等。無線通訊方式有：GPRS/CDMA/Zigbee、數傳電臺、433電臺、無線網橋等。

7 電纜故障檢查

量水堰計接長電纜的型號為YSPT—4，其電阻值為45Ω/km左右。

用100V 直流兆歐表或用萬用表MΩ檔測量(紅、黑線對綠、白線或對屏蔽線)的電阻值，如果電阻測值非常大或無窮大，電纜可能斷開。如果電阻測值非常小，電纜可能是短路。

其表現為讀數儀測量不出讀數，可能電纜接頭進水短路或斷裂。

8 傳感器故障排除

8.1如果傳感器測量出現故障，應從以下幾方面檢查；

a) 檢查量水堰計和讀數儀的測量線連接是否正確；

b) 檢查電纜是否有破損和斷裂；

c) 檢查電纜接頭連接是否正常,如電纜接頭、接線端子等。

8.2如果觀測數據不穩定，應從以下幾方面檢查：

a) 將屏蔽線并接到讀數儀測量線的黑線夾子上；

b) 可能電纜接頭處進水，將其剪掉，重新連接；

c) 安裝部件松動或量水堰計傾斜比較大；

d) 檢查儲液筒內是否有雜物；

e) 檢查浮球上下移動是否正常；

f) 如果測量數據隨時間的變化產生誤差，檢查浮球上是否被鈣化物或青苔包裹；

g) 檢查附近是否有干擾源，如電動機、發電機、天線或交流動力電纜，遠離上述干擾源。

按以上步驟如不能排除故障，請聯系廠家咨詢。

9 注意事項

量水堰計安裝就位前、后應及時測量讀數，根據儀器編號和設計編號作好記錄并存檔，特別注意保護儀器的信號引出電纜。
