DEHNsecure M 1 ... FM

3 產品

貨號 971126 DSE M 1 60 FM

全球貿易項目代碼 4013364138599, 海關HS編碼: 853630, 總重: 304.00 g, 包裝單位: 1.00 件

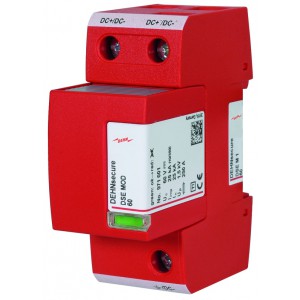

DEHNsecure M 1 60 FM 是一款能量協調的雷電流保護器
單極模塊化能量協調雷電流保護器，2模寬度
適用于直流應用
帶遙信端子
依據EN 61643-11，1級SPD
適用于直流電路的火花間隙技術
故障指示
直流***大持續工作電壓：60 V
電壓保護水平： ≤ 1.5 kV
雷電沖擊電流(10/350)： 25 kA
直流續流遮斷能力：25 kA
依據IEC 62305-4可與其它DEHN紅線產品能量協調使用

制造商： DEHN
型號: DSE M 1 60 FM
貨號: 971126
其他類似產品

技術參數



SPD依據EN 61643-11/...IEC 61643-11	1級 / I級
直流***大持續工作電壓 (UC )	60 V
雷電沖擊電流(10/350 μs) (Iimp )	25 kA
比能量 (W/R)	156.25 kJ/ohms
標稱放電電流(8/20 μs) (In )	25 kA
電壓保護水平 (UP )	≤ 1.5 kV
直接與DEHNguard能量協調	DG SE DC 60 FM（貨號 972 115）
響應時間 (tA )	≤ 100 ns
直流***大后備熔絲時短路耐受能力 (ISCCR )	25 kA
直流***大后備熔絲	250 A gG
***大后備熔絲 (DC+/DC- -> DC+'/DC-')	125 A gG
工作溫度范圍 (并聯) (TUP )	-40 °C ... +80 °C
工作溫度范圍 (串聯) (TUS )	-40 °C ... +60 °C
工作狀態/故障指示	綠 / 紅
端口數	1
***小安裝導線截面積 (DC+/DC-, DC+'/DC-',9/DC-)	10 mm2 單股線/軟線
***大安裝導線截面積 (DC+/DC-,9/DC-)	50 mm2 多股線 / 35 mm2 軟線
***大安裝導線截面積 (DC+'/DC-')	35 mm2 多股線 / 25 mm2 軟線
安裝方式	35 mm DIN 軌，依據 EN 60715
外殼材質	紅色熱塑性材料，UL 94 V-0
安裝地點	室內
防護等級	IP 20
尺寸	2 模數，DIN 43880
認證	UL
遙信觸點類型	浮動切換觸點
交流負載能力	250 V / 0.5 A
直流負載能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遙信終端的橫截面積	***大1.5 mm2 單股線/軟線
附加技術參數：	用于安全照明系統
– 交直流均適用	否
